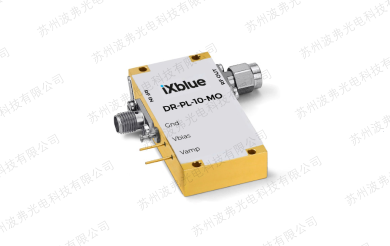

蘇州leyu集團光電科技有限公司供應的DR-PL-10-MO射頻放大驅動模塊是一款主要針對用LiNbO3電光調制器產生光脈沖而設計的脈沖射頻放大器，具有放大脈沖此信號而不是真的特性。
電脈沖信號不同于傳統的只有高低電平的電信信號，也不同于連續的模擬信號。脈沖信號的放大需要用特殊的放大器來產生連續穩定的無失真的脈沖信號。DR-PL-10-MO這款10GHz的脈沖射頻放大器非常適合于鈮酸鋰強度調制器脈沖調制應用。
DR-PL-10-MO射頻放大驅動重復頻率可由10Hz到1GHz，帶寬高達10GHz ，可以產生100ps窄脈寬（上升時間和下降時間分別低至25ps）的脈沖和高達100ns寬脈寬脈沖。
DR-PL-10-MO射頻放大驅動模塊尺寸緊湊，輸出射頻連接器可與Photline公司的調制器直接相連，單電壓供電，靈活操控輸出電壓。射頻放大器本身屬于高發熱器件，建議選配散熱板，保障放大器性能穩定。（可定制：訂制: 更高 PW, 更低PRF。）更多產品信息，請聯系蘇州leyu集團光電科技有限公司，電話：0512-62828421/67224155/67224255！
|
特點 |
應用 |
|
* 專為脈沖信號設計 |
* 脈沖產生 |
|
* 可用于多種類型的脈沖 |
* 脈沖選擇 |
|
*脈沖保真度高(基本無失真） |
* 光譜分析 |
|
|
* 激光雷達 |
可選
* 散熱器
* 訂制: 更高 PW, 更低PRF
主要性能
|
參數 |
Min |
Typ |
Max |
Unit |
|
截止頻率 |
45 k |
- |
8 G |
Hz |
|
輸出脈沖振幅 |
2.5 |
- |
8.5 |
Vpp |
|
增益 |
- |
21 |
- |
dB |
|
脈沖重復頻率 |
10 |
- |
1 G |
Hz |
|
脈寬 |
100 p |
- |
100 n |
s |
|
上升 /下降時間 |
- |
40 |
- |
ps |
DC 電學特性
|
參數 |
Symbol |
Min |
Typ |
Max |
Unit |
|
供電電壓 (固定值) |
Vbias |
9 |
12 |
13 |
V |
|
驅動電壓 電流 |
Ibias |
- |
300 |
400 |
mA |
|
增益控制電壓 |
Vamp |
0 |
0.25 |
0.9 |
V |
性能參考：
更新/替代型號：DR-VE-10-MO
更多電光調制器射頻放大驅動產品信息，請聯系蘇州leyu集團光電科技有限公司，聯系電話：0512-62828421,咨詢郵箱：sales@ ！
>
