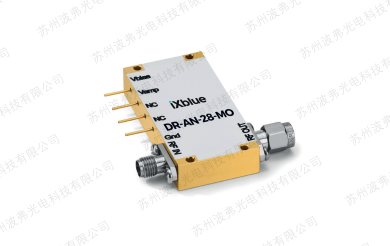

DR-AN-28-MO是一款針對于電光調制器模擬應用而設計的三級放大高達28GHz帶寬射頻（RF）放大驅動模塊。DR-AN-28-MO模擬射頻放大驅動模塊低噪聲指數，線性放大1dB壓縮點≥20dBm，全帶寬內減小紋波和噪聲，群延時、增益曲線非常平坦。DR-AN-28-MO模擬射頻放大驅動模塊單電壓供電，安全易用，增益控制超過3dB。尺寸緊湊，射頻端口K或SMA連接器，可選散熱板。此射頻放大模塊，非常適合模擬應用驅動電光調制器。
主要特點：
輸出電壓高達6Vpp；線性放大；增益平坦高達28GHz；單電壓供電；低群延時變化。
典型應用：
驅動鈮酸鋰，InP調制器；OFDM，RFoF應用；相位調制應用；研究與研發應用等。
DR-DG-28-MO是一款針對于電光調制器數字應用而設計的高達28Gbps-32Gbps帶寬高壓射頻（RF）放大驅動模塊，帶寬高達28GHz。DR-DG-28-MO數字射頻高壓放大驅動模塊尺寸緊湊，內部集成穩壓器，偏置設置方便，內部偏置排序電路確保放大器穩定工作，單電壓供電，極大程度地方便使用。兩個控制輸入：一個控制增益，另一個針對交叉點調整。RF連接器為K連接器，高兼容性，可多次重復使用。
主要特點：
輸出電壓高達6Vpp；增益平坦高達28GHz；單電壓供電；增益與交叉點可調諧。
典型應用：
鈮酸鋰，InP調制器；28Gbps-44Gbps NRZ/RZ應用，SONET OC-768/SDH-256應用；研究與研發等應用
|
參數 |
DR-AN-28-MO |
DR-DG-28-MO |
|
28GHz模擬射頻驅動 |
28Gbps數字射頻驅動 |
|
|
有效頻率范圍 |
50kHz~28GHz |
45kHz~28GHz（25GHz最小值） |
|
輸出電壓， |
0-7Vpp （線性放大） |
0-6Vpp （線性放大） |
|
0-9Vpp（最大） |
0-9Vpp（最大） |
|
|
增益 |
30dBtyp. |
30dBtyp. |
|
增益紋波 |
±1.5dB（＜28GHz） |
±1.5dB（＜28GHz） |
|
輸入回?fù)pS11 |
-10dB(typ.) |
-10dB(typ.) |
|
輸出回?fù)pS22 |
-10dB（typ） |
-10dB（typ） |
|
隔離S12 |
-60dB(typ) |
- |
|
飽和輸出功率 |
23dBm（＜23GHz） |
≥26dBm（2GHz~20GHz） |
|
P1dB 輸出 |
≥20dBm/21dBm(typ) |
23dBm(typ) |
|
諧波 |
-15dBc（max） |
- |
|
噪聲系數 |
5~7dB |
14ps（上升/下降時間） |
|
RF輸入電壓 |
≤1Vpp |
|
|
偏置電壓 |
9-12.5V（10V 典型值） |
|
|
偏置電流 |
0-450mA（300mA典型值） |
|
|
增益控制電壓 |
0-1.5V（0.8V典型值） |
|
|
功耗 |
5.8W |
|
|
操作溫度范圍 |
-5~50℃ |
|
|
存儲溫度范圍 |
-40~70℃ |
|
備注：參數規格如有更改恕不另行通知，請聯系蘇州leyu集團光電科技有限公司進行確認！
替代信息：
DR-AN-28-MO更新替代型號：DR-AN-40-MO
DR-DG-28-MO更新替代型號：DR-DG-40-MO
