TSL-570是一款寬調諧范圍，高輸出光功率及高信噪比的高性能可調諧激光器。采用全新光學共振器設計，精確掃描速度高達200nm/s，亞皮米分辨率及精度。可調諧激光器被廣泛用于光子學研究，如光器件特性評價，光集成回路測試，量子光學,光譜學及傳感測試。Santec的TSL-570是一款高規格，全功能，且適用于多種應用的測試儀器。具有簡易操作的觸摸屏，通過以太網, GPIB及USB外部連接可實現遠程操作。 遠端喚醒(WoL)功能提供了遠程安裝的便利性。機型可覆蓋從1240到1640nm，輸出光功率高達20mW。
品牌：Santec
系列：TSL-570
特點：高性能、高性價比
高性能可調諧激光器 | TSL-570
TSL-570是一款寬調諧范圍，高輸出光功率及高信噪比的高性能可調諧激光器。采用全新光學共振器設計，精確掃描速度高達200nm/s，亞皮米分辨率及精度。可調諧激光器被廣泛用于光子學研究，如光器件特性評價，光集成回路測試，量子光學,光譜學及傳感測試。Santec的TSL-570是一款高規格，全功能，且適用于多種應用的測試儀器。具有簡易操作的觸摸屏，通過以太網, GPIB及USB外部連接可實現遠程操作。 遠端喚醒(WoL)功能提供了遠程安裝的便利性。機型可覆蓋從1240到1640nm，輸出光功率高達20mW。
全新密閉性激光共振器，可實現無跳模。在波長范圍內，穩定輸出光功率。TSL-570具有0.1pm的分辨率, Sub-pm的精度，且具有處于市場領先地位的超高信噪比90dB/0.1nm。TSL-570搭載Santec的光功率計(MPM系列),光開關(OSU系列)及偏振控制器(PCU系列)為波長相關損耗（WDL),偏振相關損耗(PDL)測量（掃描測試系統）提供測量基準及一站式方案。
高性能?高速波長可調諧激光器
200nm/s高速掃描
高精度(+/- 5pm) &高分辨率(0.1pm)
密封腔設計保證每個波長的穩定性
從1240 - 1640 nm,多種波長選擇
特性
高輸出光功率: + 13dBm
高信噪比: 90dB/0.1nm
高波長精度:
- Type A:標準波長精度：±20pm
- Type C:高波長精度：±5pm
寬調諧范圍，可覆蓋1240 to 1640nm *
- O-Band 1260 to 1360 nm
- CL-Band 1500 to 1630 nm
- Ext O-Band 1240 to 1380 nm
- SCL-Band 1480 to 1640 nm
- ES-Band 1355 to 1485 nm
* ES-band及U-band型號待發布。
應用
器件及模塊的光學特性：
-可調諧濾波器,交織器,光纖光柵,耦合器,分離器,隔離器,光開關等
- WSS和波長阻隔器
- DWDM器件
硅光子材料特性,包括微腔環形諧振器
光譜學
干涉測量
| 參數 | Unit | 260360 | 500630 | 240380 | 355485 | 480640 | |||
| 類型/model | TypeA | TypeC | TypeA | TypeC | ||
| 波長可調諧范圍 | nm | 1260 to 1360 / 1500 to 1630 | 1240 to 1380 / 1355 to 1485 / 1480 to 1640 | |||
| 波長設置分辨率 | pm | 0.1 | 0.1 | |||
| 波長穩定性 (typ.) | pm | ≤ ±5 | ≤ ±1 | ≤ ±5 | ≤ ±1 | |
| 絕對波長精度 | 步進模式 | pm | ±15 | ±3 | ±15 | ±3 |
| 絕對波長精度(工作溫度.) | 步進模式 | pm | ±20 | ±5 | ±20 | ±5 |
| 波長重復性(typ.) | 步進模式 | pm | ±5 | ±1 | ±5 | ±1 |
| 絕對波長精度 (typ.) | 連續掃描模式 | pm | ±15 | ±5 | ±15 | ±5 |
| 波長重復性 (typ.) | @100 nm/s | pm | ±8 | ±1.5 | ±8 | ±1.5 |
| 掃描速度 | nm/sec | 1 to 200 | 1 to 200 | |||
| 輸出功率 | 峰值 | dBm | ≥ 13 | ≥ 13 | ||
| 輸出功率 | 主要范圍內*** | dBm | ≥ 10 | ≥ 10 （≥7） | ||
| 輸出功率 | 全可調范圍內 | dBm | ≥ 7 | |||
| 功率穩定性 | dB | ±0.01 | ±0.01 | |||
| 功率重復性 | 步進模式 | dB | ±0.01 | ±0.01 | ||
| 功率平坦度vs波長 | 步進模式 | dB | ±0.2 | ±0.2 | ||
| 動態功率重復性 | 連續掃描模式 | dB | ±0.01 | ±0.01 | ||
| 動態相對功率平坦度 | @100 nm/s | dB | ±0.2 | ±0.2 | ||
| 相對強度噪聲(RIN) (typ.) | dB/Hz | -145 (1 MHz to 3 GHz) | -145 (1 MHz to 3 GHz) | |||
| 線寬 (typ.) | Coherence Ctrl. Off | kHz | 200 | 200 | ||
| 線寬 (typ.) | Coherence Ctrl. On | MHz | 40 | 40 | ||
| SMSR (typ.) | dB | ≥ 45 | ≥ 45 | |||
| 信號/總源發射比 | dB | ≥ 70 | ≥ 70 | |||
| 信號/源發射比 | dB/nm | ≥ 80 (≥ 90 dB/0.1 nm) | ≥ 80 (≥ 90 dB/0.1 nm) | |||
| 輸出連接器 | - | FC or SC / SPC or APC | ||||
| 光纖類型 | - | PMF *7 | ||||
| 通訊接口 | - | GP-IB (IEEE 488.2), USB, Ethernet | ||||
| 功率監控 | V | 0 to 3 | ||||
| 強度調制器 | kHz | DC to 400 | ||||
| (Input level -2 to 0V, Modulation depth >50%/V (typ.)) | ||||||
| 工作溫度 | oC | 15 to 35 | ||||
| 工作濕度 | % | < 80 (non-condensing) | ||||
| 電源 | - | AC 100 to 120/ 200 to 240 V±10%, 50/60 Hz | ||||
| 功耗 | VA | 100 | ||||
| 尺寸 (W) x (D) x (H) | mm | 220 x 385 x 131 | ||||
| 重量 | kg | 7 | ||||
| 參考選型 | ||||||
| TSL-570-A-260360-P-F-AP-1 | 1260nm-1360nm，A型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-A-240380-P-F-AP-1 | 1240nm-1380nm，A型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-A-355485-P-F-AP-1 | 1355nm-1485nm，A型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-A-500630-P-F-AP-1 | 1500nm-1630nm，A型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-A-480640-P-F-AP-1 | 1480nm-1640nm，A型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-C-260360-P-F-AP-1 | 1260nm-1360nm，C型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-C-240380-P-F-AP-1 | 1240nm-1380nm，C型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-C-355485-P-F-AP-1 | 1355nm-1485nm，C型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-C-500630-P-F-AP-1 | 1500nm-1630nm，C型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| TSL-570-C-480640-P-F-AP-1 | 1480nm-1640nm，C型可調諧激光器，保偏輸出，F(xiàn)C/APC接頭 | |||||
| 更多產品信息，需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。 | ||||||
典型參考：
|
|
|

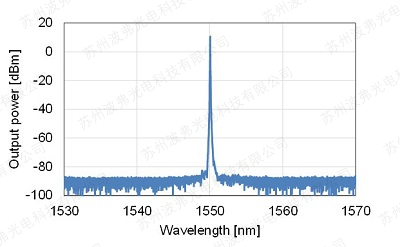

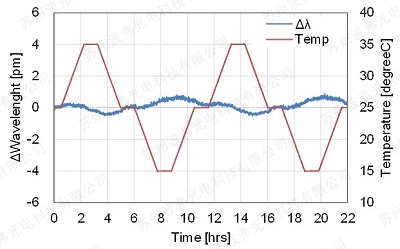

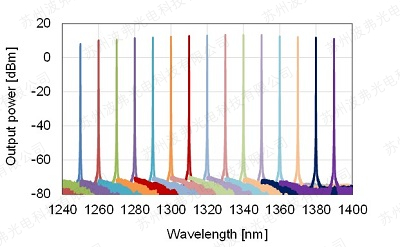

| 光譜參考 | - 高輸出光功率 & 高信噪比 - | 波長 vs. 輸出光功率 | - 寬波長范圍 - | 波長精度 |
