TIA-3000是一款多功能的光電轉換器,適用于實驗室或現場使用。 這種薄型O/E轉換器將在各種示波器和數字化儀上忠實地再現光信號。該裝置配備了一個InGaAs檢測器,該檢測器在900 - 1700 nm的波長范圍內響應。TIA-3000帶寬范圍從30KHz到10GHz (-3dB)。
品牌:TTI(Terahertz Technologies Inc.)
型號:TIA-3000
帶寬:30kHz~10GHz
TIA-3000是一款多功能的光電轉換器,適用于實驗室或現場使用。 這種薄型O/E轉換器將在各種示波器和數字化儀上忠實地再現光信號。
該裝置配備了一個InGaAs檢測器,該檢測器在900 - 1700 nm的波長范圍內響應。TIA-3000帶寬范圍從30KHz到10GHz (-3dB)。
TIA-3000該轉換器的應用包括光纖組件的通用測試、數據鏈路和發射機測試、LIDAR和模擬RF光纖鏈路。
TIA-3000與其他Terahertz Technology Inc.的TIA O/E設備一樣,裝在帶有通用電源的硬箱中裝運,該電源具有可互換的交流插頭。

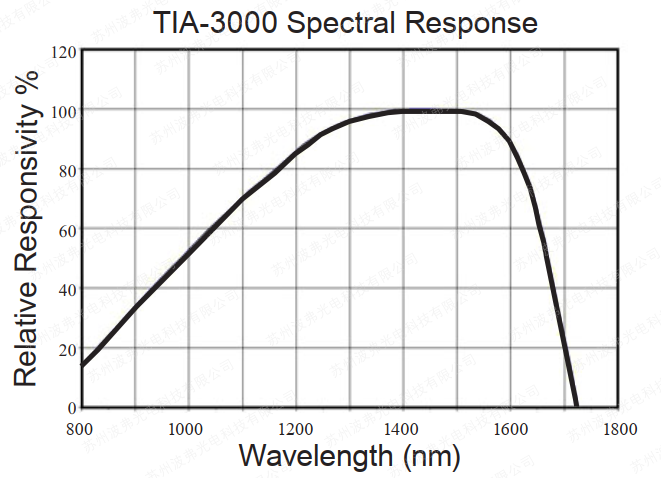

TIA-3000 光譜響應參考
|
TIA-3000參數規格 |
|
|
探測器類型 |
InGaAs (900nm-1700nm) |
|
電流響應 |
0.8 A/W @ 1550nm Typical |
|
最大線性輸入功率 |
1.25mW |
|
最大輸入功率損傷閾值 |
6.25 mW Peak, 2.5mW Avg. |
|
帶寬@1550nm Typ. |
10 GHz typ. (8.5 GHz min.) |
|
輸出阻抗 |
50 Ohms |
|
輸出連接器 |
Type K SMA Female |
|
光連接器類型 |
FC/UPC |
|
輸入數值孔徑 |
0.11 |
|
靈敏度 |
-20dBm @ 10-10BER |
|
探測器ORL @1550nm Typ. |
30dB |
|
電源 |
Universal Power Supply |
|
產品尺寸 |
1.2”W x 2.5”L x 1.3”H ( 30.5mm x 63mm x 33mm) |
|
產品重量 |
5.6 oz (0.16 Kg) |
|
LED信號顯示 |
Power On |
|
工作溫度范圍 |
0 - 40℃ |
|
標準質保 |
兩年質保 |
|
配件 |
Transit/Storage Case, Operating Manual, Universal Power Supply |
|
參數規格如有更新、恕不另行通知,更多信息或需求,聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
|

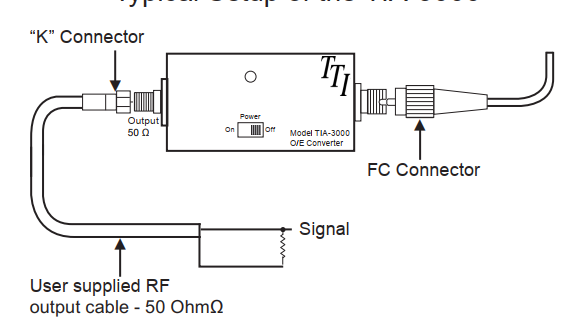

TIA-3000示意圖
操作順序
開啟順序:
1.通過SMA接地
2.打開TIA-3000
3.連接光功率
關閉順序:
1.去除光功率
2.關閉TIA-3000
3.通過SMA斷開接地
如未能按照指示操作TIA-3000將使保修失效。
