TIA-1200光電轉換器是一種用于光纖應用的寬帶檢測系統。憑借DC至12 GHz（最低10 GHz）的典型帶寬，它可以準確地提供呈現給它的光信號的電復制品。它旨在驅動終止于其特征阻抗的50歐姆電纜。該裝置配備了一個InGaAs檢測器，該檢測器在900 - 1700 nm的波長范圍內響應。TIA-1200配有FC或FC/APC光纖插座。輸出信號提供給K型SMA母連接器。
品牌：TTI（Terahertz Technologies Inc.）
型號：TIA-1200
帶寬： DC ~12GHz
質保：兩年質保
TIA-1200光電轉換器是一種用于光纖應用的寬帶檢測系統。憑借DC至12 GHz（最低10 GHz）的典型帶寬，它可以準確地提供呈現給它的光信號的電復制品。它旨在驅動終止于其特征阻抗的50歐姆電纜。
該裝置配備了一個InGaAs檢測器，該檢測器在900 - 1700 nm的波長范圍內響應。TIA-1200配有FC或FC/APC光纖插座。輸出信號提供給K型SMA母連接器。
TIA-1200探測器的直徑為50微米。可選地，它可以與50微米光纖一起訂購，從而允許測試單模和多模源而不會產生過多的耦合損耗。
典型的光回波損耗為35 dB，主要由使用的FC/PC連接器引起。如果需要更高的回波損耗，該裝置可以選擇配備單模斜角PC連接器，用于約52 dB的ORL。

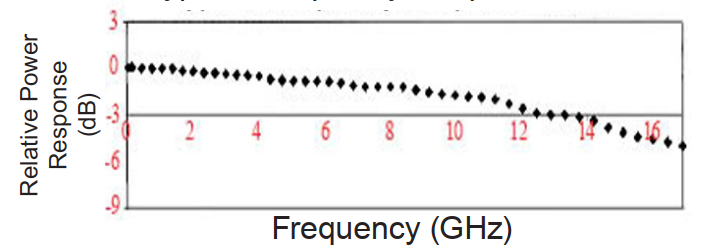

TIA-1200 | 典型頻率響應
|
TIA-1200參數規格 |
|
|
探測器類型 |
InGaAs (900-1700nm) |
|
電流響應 |
0.8 A/W @ 1550nm Typical |
|
最大線性輸入功率 |
3mw |
|
最大輸入功率損傷閾值 |
10mw |
|
帶寬@1550nm Typ. |
DC to 12GHz Typical, 10 GHz Minimum |
|
輸出阻抗 |
50 Ohms |
|
輸出連接器 |
Type K SMA Female |
|
光連接器類型 |
FC or FC/APC |
|
輸入數值孔徑 |
0.11 |
|
光回波損耗 |
>35dB, >52dB with APC Connection |
|
電源 |
Universal Power Supply |
|
產品尺寸 |
1.2”W x 2.5”L x 1.3”H ( 30.5mm x 63mm x 33mm) |
|
產品尺寸 |
2.8 oz (0.08 Kg) |
|
產品重量 |
Power On |
|
LED信號顯示 |
0 - 40 C |
|
工作溫度范圍 |
兩年質保 |
|
標準質保 |
Transit/Storage Case, Operating Manual, Universal Power Supply |
|
