品牌:TYDEX
型號:TWPC
品名:Tunable THz Polarization Converter
描述:可調太赫茲偏振轉換器
蘇州leyu集團光電科技有限公司提供單色波片用于轉換固定波長輻射的偏振(可調太赫茲偏振轉換器/Tunable THz Polarization Converter)。由于這些波片僅在單一波長下工作,因此在某些情況下,它們可能不方便使用,例如與可調諧激光器一起使用。 合理的選擇是可調諧偏振轉換器(TWPC)。

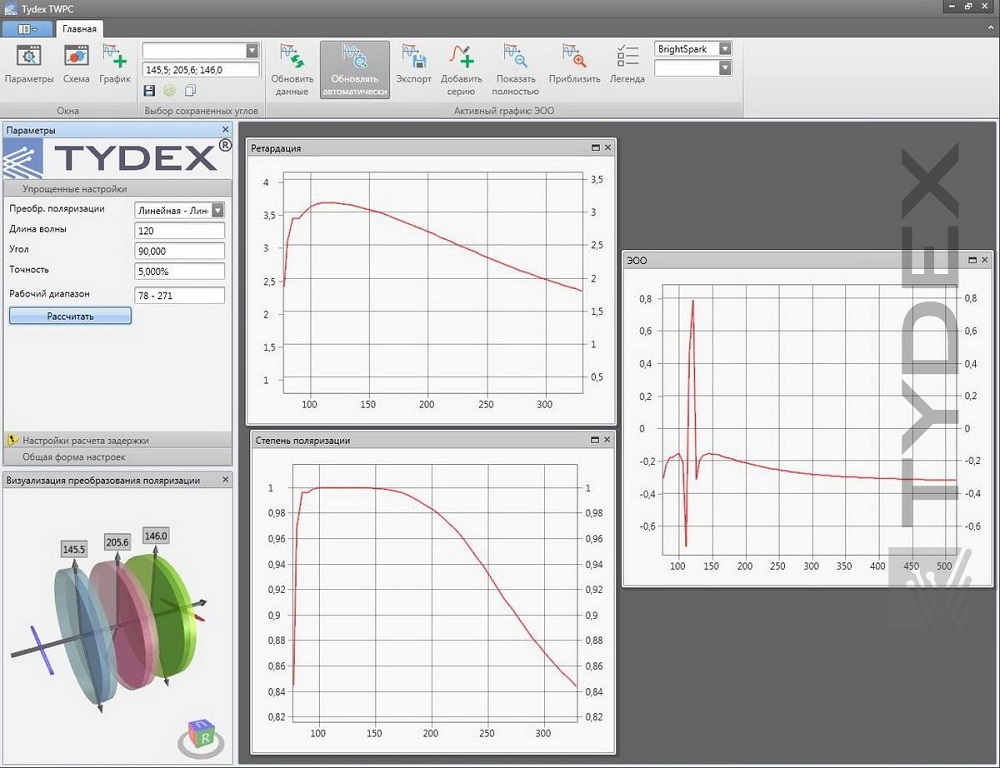

TYDEX開發了TWPC,用于在寬范圍內轉換任何波長的輻射偏振。 儀器隨附的專用軟件可以計算轉換參數和限值。
一個TWPC單元由三個晶體石英雙折射板組成。每個板都放置在一個旋轉器中,該旋轉器允許一個完整的圓周旋轉。三個旋轉器剛性固定在一個共同的底座上。將板旋轉到特定角度以實現所需的偏振轉換。角度在提供的軟件中計算。除了平板角度,該軟件還可以計算延遲、有效光軸和偏振度與波長的關系。
調諧范圍取決于TWPC參數。幾個TWPC可以覆蓋整個太赫茲范圍。
TYDEX標準TWPC可以在以下模式下運行:
80-160 μm范圍內任意波長的半波單色板,
適用于150-300 μm范圍內任何波長的四分之一波長單色板,
120 μm雙折射濾光片。
通過使用FT光譜儀Bruker Vertex 70測量放置在兩個偏振器之間的TWPC的透射光譜來測試TWPC操作模式。
下面給出了TWPC在不同模式下運行的示例。
1. TWPC作為半波單色板,適用于80-160μm范圍內的任何波長。TWPC作為120 μm半波片進行了測試。圖1顯示了使用平行偏振器計算和測量的TWPC透射光譜的比較。在120 μm處幾乎為零的透射率證實了在所選波長處的適當偏振轉換。

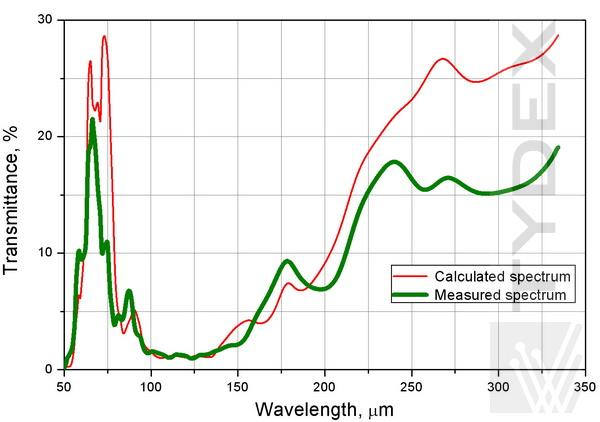

圖 1. 使用平行偏振器計算和測量的 TWPC 透射光譜,在 120 μm 處用作 λ/2
2. TWPC作為150-300μm范圍內任意波長的四分之一波長單色板。TWPC操作在220 μm的四分之一波片模式下進行了測試。 圖2顯示了在下游偏振器的不同方向上計算和測量的TWPC透射光譜的比較。

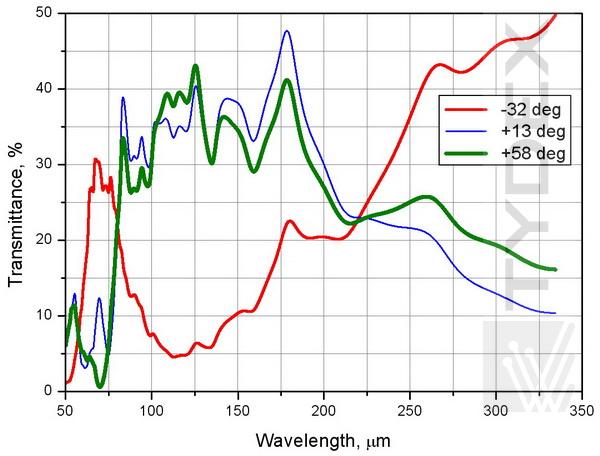

圖2a:計算的TWPC透射光譜在下游偏振器的不同方向上用作220 μm處的λ/4

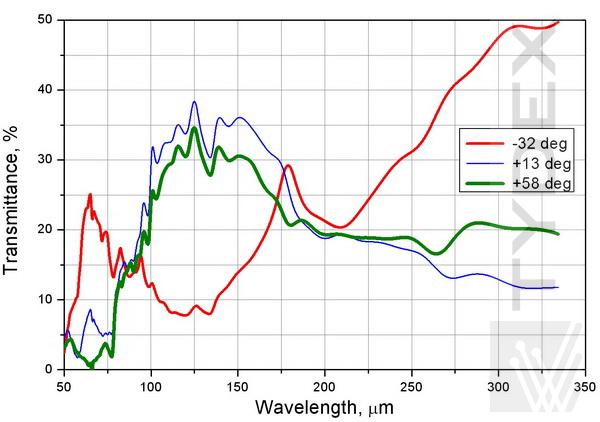

圖2b:在下游偏振器的不同方向上,在220 μm處測量的TWPC透射光譜用作λ/4
計算的透射率和測量的透射率都不取決于下游偏振器角度(輕微的結果變化是由于測量過程造成的)。這意味著TWPC之后的輻射具有圓偏振,這證實了儀器作為220 μm的四分之一波片正常運行。
3. TWPC用作120 μm雙折射濾光片。TWPC放置在交叉偏振器之間以在雙折射濾光片模式下運行。 計算和測量光譜在120 μm處的匹配峰(圖3)證實TWPC在指定波長下作為雙折射濾光片運行。

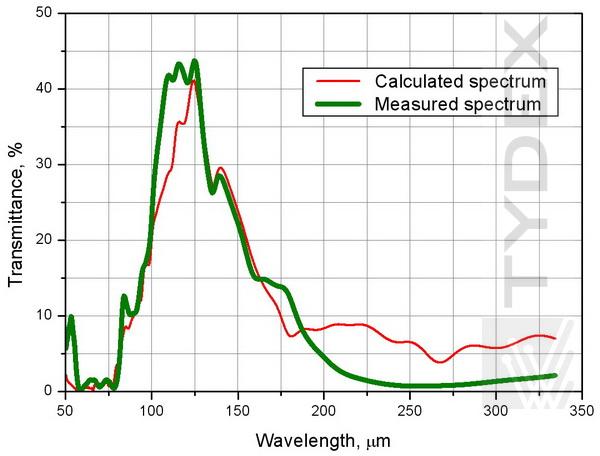

圖3交叉偏振器之間計算和測量的TWPC透射光譜
請注意,偏光片不包含在TWPC中,可以單獨提供。
結果證實TWPC證明了上述器件的基本特性。
| 參數/規格 | 太赫茲可調諧偏振轉換器 | TWPC |
| 模式 | 工作波長范圍 |
| 二分之一單色波片 | 80-160um 任意波長范圍 |
| 四分之一單色波片 | 150-300um 任意波長范圍 |
| 雙折射濾光片 | 120 um |
| 有效區域直徑: | 24 mm |
| 備注 | 更多產品信息,需求信息,聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
*標準TWPC有現貨供應;客戶指定的TWPC可按要求制造,聯系蘇州leyu集團光電科技有限公司相關銷售人員定制。
