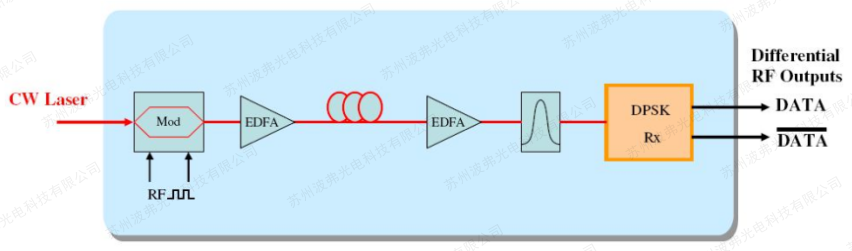

針對基于先進光學差分相移鍵控(DPSK)解調的下一代40Gb/s系統，40Gb/s集成DPSK接收器(DPSK Rx)將輸入的DPSK光信號解調為一對差分（幅度）調制射頻 在緊湊型封裝中以高達43Gb/s的數據速率輸出。
針對基于先進光學差分相移鍵控(DPSK)解調的下一代40Gb/s系統，Optoplex的40Gb/s集成DPSK接收器(DPSK Rx)將輸入的DPSK光信號解調為一對差分（幅度）調制射頻 在緊湊型封裝中以高達43Gb/s的數據速率輸出。
與傳統的調幅光信號相比，調相光信號提供了更好的色散性能，因為載波光始終保持打開狀態，從而避免了傳輸鏈路中與強度相關的非線性效應，從而延長了傳輸距離。

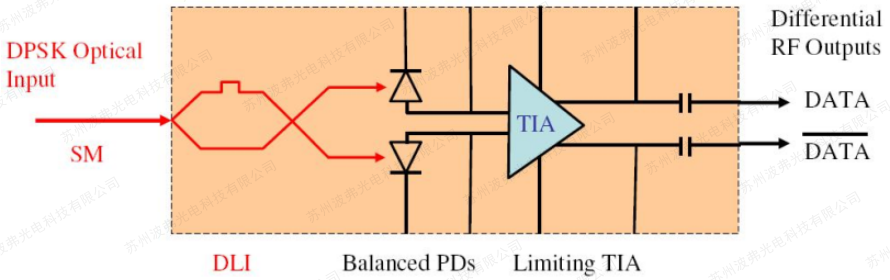

集成的DPSK接收器將延遲線干涉儀(DLI)與平衡接收器相結合，以在蝶形封裝中實現緊湊的尺寸。與分立元件相比，集成接收器將來自DLI的光輸出直接耦合到平衡光電探測器，除了消除光纖路由和匹配之外，還可以減少插入損耗和低通道偏移。
DLI解調器基于Optoplex專有的、正在申請專利的自由空間微光學器件，通過它，輸入的相位調制光信號被轉換為一對差分、幅度調制光信號，以供平衡光電探測器檢測。由于其獨特的材料和設計，DLI在插入損耗和相位誤差方面表現出高度的非熱行為。平衡光電探測器的射頻輸出通過限幅TIA進一步放大。作為可選功能，帶有PD和/或3dB衰減（在一個臂上）的監控輸入抽頭也可以集成到封裝中。
Optoplex的40Gb/s集成DPSK接收器可以配置為不同的FSR，例如43GHz、50GHz、57GHz或其他。
結構參考
|
參數 |
單位 |
規格指標1 |
|
波長范圍 (C-band) |
nm |
1520 -1570 |
|
FSR范圍 (typical)2 |
GHz |
21.5, 25, 33.3, 43, 50, 57, 65, 66.7 |
|
溫度相關頻移 |
GHz |
< 10 |
|
消光比 |
dB |
> 16 |
|
Skew |
ps |
< 1.0 |
|
相位可調范圍 |
FSR |
> 1.5 |
|
偏振相關頻移 |
deg |
< 5 |
|
差分轉環增益 |
V/W |
> 1500 |
|
差分輸出眼圖幅值 |
mVpp |
550 |
|
DC靈敏度 @ Optimum DLI Phase |
A/W |
> 0.2 |
|
光輸入功率范圍 |
dBm |
-6 to +8 |
|
偏振相關損耗PDL |
dB |
< 0.6 |
|
光回損ORL |
dB |
> 27 |
|
比特率 (NRZ-DPSK) |
Gbps |
43 |
|
O-E帶寬 (S21 3dB截止頻率) |
GHz |
> 28 |
|
光電二極管暗電流 (per PD) |
nA |
< 100 |
|
電回損ERL (S22) |
dB |
-10 (DC-20GHz) ； -4 (20-45GHz) |
|
放大器電源 |
V |
-5.2 |
|
電源功耗 |
W |
< 1.5 |
|
相位調諧速度 |
s |
< 1 |
|
OSNR性能 |
dB |
20 |
|
封裝尺寸 (不含凸起*) |
mm |
50 x 30 x 7.5 |
|
更多產品信息、需求信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||
注：1.在規定的光譜和工作溫度范圍以及所有偏振狀態。
可根據要求提供其他FSR。
