THS-XX-R系列是一套完全集成的光學外差信號源，采用1u機架安裝配置。THS-XX-R系列基于可調諧波長激光(TWL)系統，可產生高達10太赫茲的光學外差信號。
THS-5-R ：50 MHz to 4.75 THz
THS-10-R：0.4 THz to 9.95 THz
THS-XX-R系列是一套完全集成的光學外差信號源，采用1u機架安裝配置。THS-XX-R系列基于可調諧波長激光(TWL)系統，可產生高達10太赫茲的光學外差信號。 光外差是由兩個光源的拍頻產生的信號。 跳動使光信號可被GHz和較慢的平方律檢測器（如PD）檢測到，并在激光雷達、光譜學和其他高相位靈敏度應用中具有多種用途。THS-XX-R系列在大信號范圍內提供高精度和高穩定性的光外差信號。 集成的GUI軟件使用戶可以完全控制光外差信號。

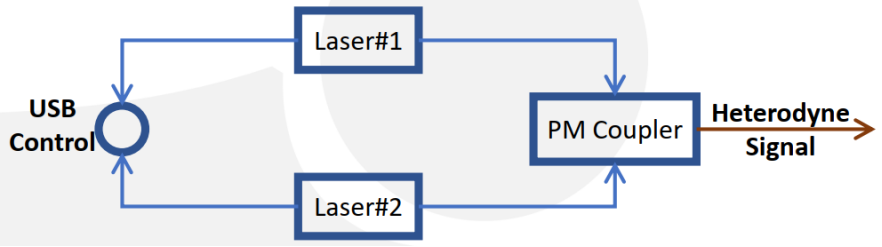

THS-XX-R系列 功能結構圖
光學參數規格
|
Model |
THS-5-R |
THS-10-R |
|
外差信號頻率 |
50 MHz to 4.75 THz |
0.4 THz to 9.95 THz |
|
頻率精度 |
± 50 MHz |
|
|
微調頻率分辨率 |
10 MHz |
|
|
頻率穩定性 |
Short term: ± 2 MHz, 24-hr: ± 30 MHz |
|
|
輸出功率 |
20 mW (13 dBm) max. |
|
|
載噪比(CNR) |
55 dBc typ. @ -15 dBm |
|
|
TWL相對強度噪聲 (RIN) |
-145 dB/Hz |
|
|
偏振消光比 |
20 dB min. |
|
|
尾纖類型 |
Panda 1550 PM Fiber |
|
|
更多參數規格、定制信息，聯系蘇州leyu集團光電科技有限公司相關銷售人員。 |
||
其他參數規格
|
電源 |
100 – 240 VAC |
|
光連接器 |
標準：FC/APC,，其他可定制 |
|
工作溫度 |
0℃ to +40℃ |
|
存儲溫度 |
-40℃ to +70℃ |
|
控制模式 |
CW Mode/Scan Mode |
|
通訊接口 |
RS-232 via USB 2.0, LabVIEW Software Interface |
|
產品尺寸 |
1U Rackmount: 19” (D) x 14”(L) x 1.75” (H) |

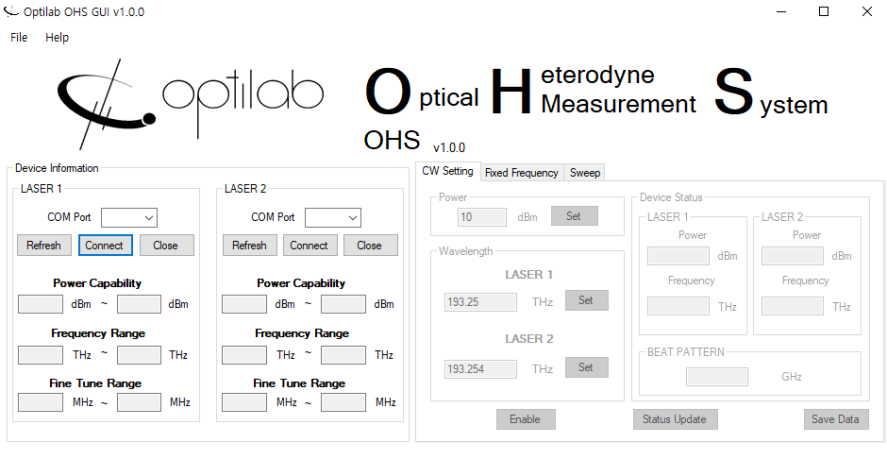

軟件界面：

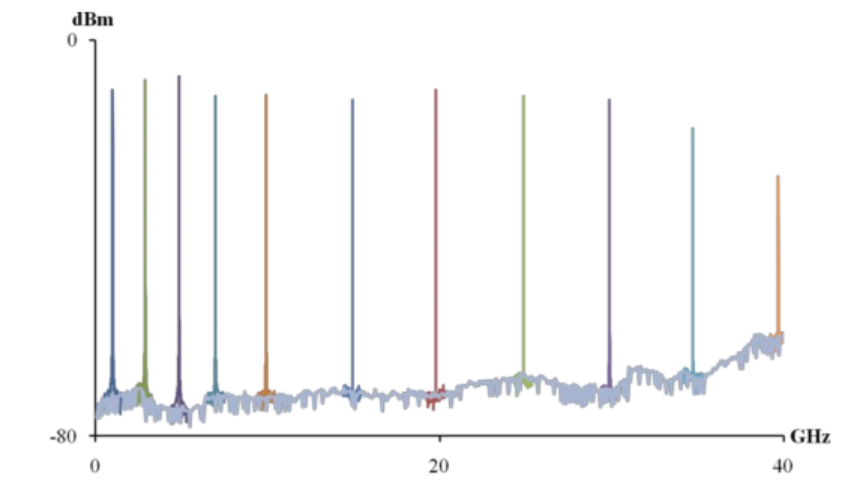

典型外差信號：
通過光電二極管和射頻頻譜分析儀測量的樣品外差信號。
觀察到高CNR。 特征形狀展示。
通過光電接收器的外差信號:
通過光接收器和射頻頻譜分析儀測量的樣本外差信號。
觀察到高CNR。 表現出特征性的形狀。
通過編譯外差信號測量光接收器的頻率響應。
