BP_CUBE-ER100是一種基于旋轉偏振片的偏振消光比測試計，可用于光纖產品和自由空間光檢測。BP_CUBE-ER100的消光比測量動態范圍高達52dB，角度分辨率為0.03°，工作波長為600nm~1600nm。由于其緊湊的外形尺寸和高達每秒50次的快速測量速度，易于集成到保偏光纖自動對準系統中。
BP_CUBE-ER100是一種基于旋轉偏振片的偏振消光比測試計，可用于光纖產品和自由空間光檢測。BPCUBE-ER100的消光比測量動態范圍高達52dB，角度分辨率為0.03°，工作波長為600nm~1600nm。由于其緊湊的外形尺寸和高達每秒50次的快速測量速度，易于集成到保偏光纖自動對準系統中。
BP_CUBE-ER100有一個用于遠程控制的全速USB 2.0端口，一個用于不同CUBE系列模塊間互聯的UART端口，兩個用于保偏光纖自動對準系統閉環控制的模擬輸出，以及兩個用于測量和控制信號同步的通用TTL輸入/輸出。BPCUBE-ER100 可以作為主單元來控制偏振優化儀（BPCUBE-PM100），以便在不連接在線偏振器和保偏連接器的情況下，對保偏光纖環圈和組件進行快速、準確的消光比和角度測量。
BPCUBE-ER100默認輸入為FC適配器，同時有多種輸入匹配器供選擇，用來測量SC或LC連接器、保偏準直器、光纖陣列、PIC芯片、自由空間平行光束和自由空間點光源。多個CUBE-ER100模塊可以組合在一起測量多端口器件， 如保偏耦合器、保偏隔離器、鈮酸鋰調制器等。
|
規格參數 |
|
|
BP CUBE-ER100 |
|
|
工作波長范圍 |
600~1600nm |
|
標準波長 |
630nm,850nm,980nm,1060nm,1310nm,1550nm |
|
消光比范圍@1310或1550nm |
0~52dB（輸入功率-5 ~10dBm @1550nm） |
|
消光比范圍@630，850，980或1060nm |
0~40dB（輸入功率-5 ~10dBm） |
|
輸入適配器 |
FC/LC/SC光纖適配器 |
|
光功率范圍3 |
-60dBm ~10dBm @1310/1550nm |
|
消光比分辨率 |
0.05dB |
|
角度分辨率 |
0.028° |
|
角度絕對精度 |
±1° |
|
角度重復性 |
±0.06° |
|
光功率測量精度 |
±0.5dB |
|
光功率分辨率 |
0.02dB |
|
測量速率 |
≤10次/s（正常模式） |
|
測量模式 |
連續模式，追蹤模式，手動模式 |
|
工作溫度 |
0~40℃ |
|
|
|
|
顯示器 |
2.42”128x64 OLED圖形顯示 |
|
電源適配器 |
直流15V/1A |
|
通信接口 |
USB 2.0 、UART |
|
GPIO |
DB9包括兩個模擬輸出、兩個TTL輸入/輸出 |
|
設備尺寸 |
63.5mm x63.5mm x85mm |
|
注意: |
|
典型應用

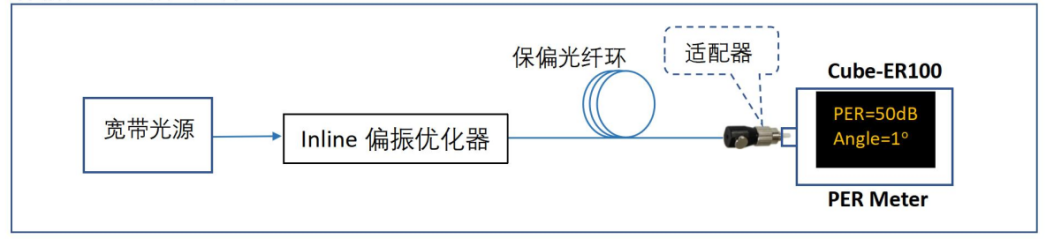

保偏光纖環消光比測量

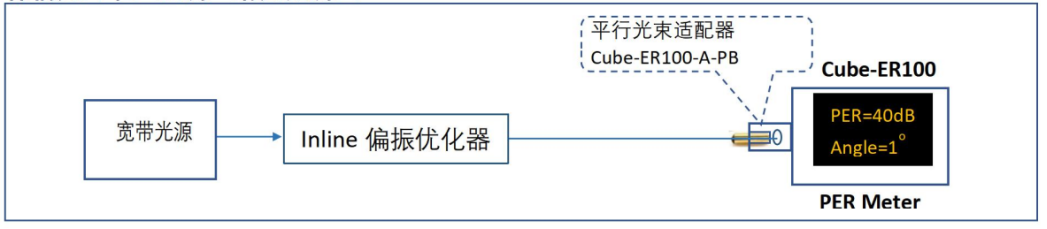

保偏光纖準直器測量消光比測量

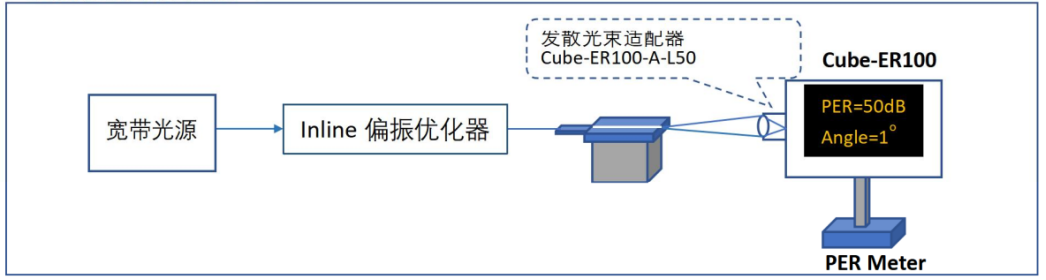

空間點光源消光比測量

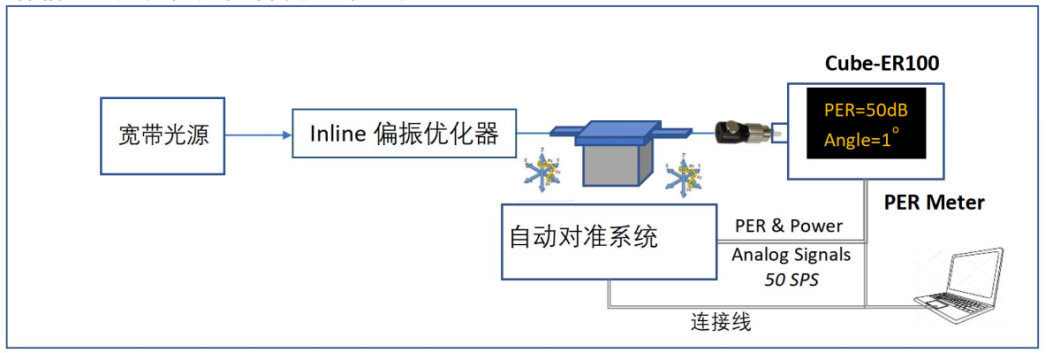

保偏器件角度和功率的自動對準系統

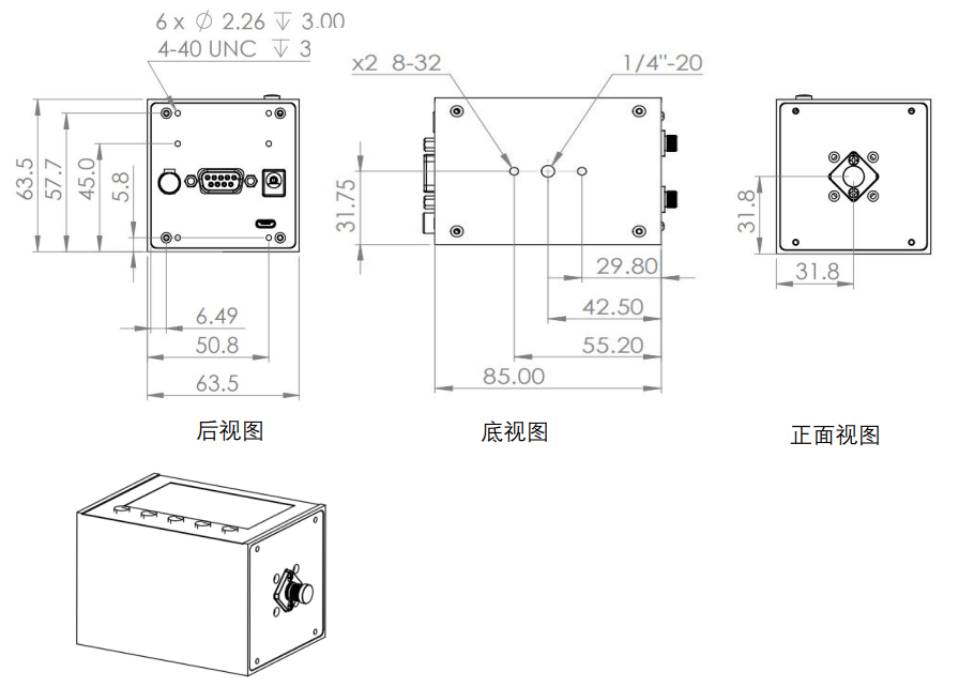

外形尺寸
訂購信息
偏振消光比測試儀
BP_CUBE-ER100-XX-X
空白: 標準模式
E: 擴展功率范圍：14dBm~-70dBm
S: 定制模式
連接器類型: FC，SC，LC
配件:
BP_CUBE-ER100-A-XXXX
XXXX：
PB: 平行光束適配器
10A: 高功率衰減器(10dB)
20A: 高功率衰減器(20dB)
L40: 點光源透鏡組件(f=40mm)
FA: 光纖陣列適配器
