納秒超快系列（NF）光纖開關，具有低光損耗、寬溫度操作和偏振不敏感的特點。開關接通/斷開比在工作頻率上不是常數，并且在其諧振頻率下是最差的?？梢酝ㄟ^調節Vp電壓來針對特定頻率優化開/關比。納秒光開關具有超高可靠性，能夠在振動環境中連續運行25年（通過Telcordia和太空認證）。該開關本質上是雙向的，可選擇與偏振無關單模版本或保偏版本。
NF系列開關配有電子驅動器，具有5V TTL控制信號SMA輸入和直流電源。
納秒超快系列（NF）光纖開關，具有低光損耗、寬溫度操作和偏振不敏感的特點。開關接通/斷開比在工作頻率上不是常數，并且在其諧振頻率下是最差的?？梢酝ㄟ^調節Vp電壓來針對特定頻率優化開/關比。納秒光開關具有超高可靠性，能夠在振動環境中連續運行25年（通過Telcordia和太空認證）。該開關本質上是雙向的，可選擇與偏振無關單模版本或保偏版本。
NF系列開關配有電子驅動器，具有5V TTL控制信號SMA輸入和直流電源。
|
納秒光開關 |
最小值 |
典型值 |
最大值 |
單位 |
|
|
插入損耗 [1] |
1900~2200nm |
|
0.8 |
1.8 |
dB |
|
1260~1650nm |
|
0.6 |
1.0 |
dB |
|
|
960~1100nm |
|
0.8 |
1.3 |
dB |
|
|
780~960nm |
|
1.2 |
1.5 |
dB |
|
|
520~680nm |
|
1.5 |
2.3 |
dB |
|
|
串擾（開/關）[2] |
Single Stage |
18 |
20[2] |
30 |
dB |
|
Dual Stage |
25 |
35[2] |
45 |
dB |
|
|
偏振相關損耗PDL (SMF版本) |
|
0.15 |
0.3 |
dB |
|
|
偏振模色散PMD (SMF版本) |
|
0.1 |
0.3 |
ps |
|
|
消光比ER (PMF版本) |
|
|
|
|
|
|
IL 溫度相關性 |
|
0.25 |
1.5 |
dB |
|
|
RL回波損耗 |
45 |
50 |
|
dB |
|
|
光上升時間 (Single Stage only)[3] |
5 |
8 |
10 |
ns |
|
|
光下降時間 (Single Stage only)[3] |
5 |
8 |
10 |
ns |
|
|
最小脈寬 |
|
90 |
|
ns |
|
|
重復率[5] |
DC |
|
2 |
MHz |
|
|
最大光功率 [4] |
標準版本 |
|
300 |
|
mW |
|
高功率版本 |
|
|
5 |
W |
|
|
工作溫度范圍 |
標準版本 |
-5 |
|
75 |
℃ |
|
定制版本 |
-30 |
|
85 |
||
|
存儲溫度范圍 |
-40 |
|
100 |
℃ |
|
[1]在沒有連接器的情況下測量。每個連接器增加0.2到0.3dB
[2] ±25nm，典型的串擾是在DC-20kHz下測量的，在較高的重復率下可能會降級。
[3]它被定義為光學強度的10%到90%之間的上升或下降時間。
[4]定義為1310nm/1550nm。對于較短的波長，可以降低處理功率。
[5]驅動器在重復頻率>500kHz時進行了優化。規格中排除了幾個諧振頻率點。性能可以在其他頻率下進行優化。

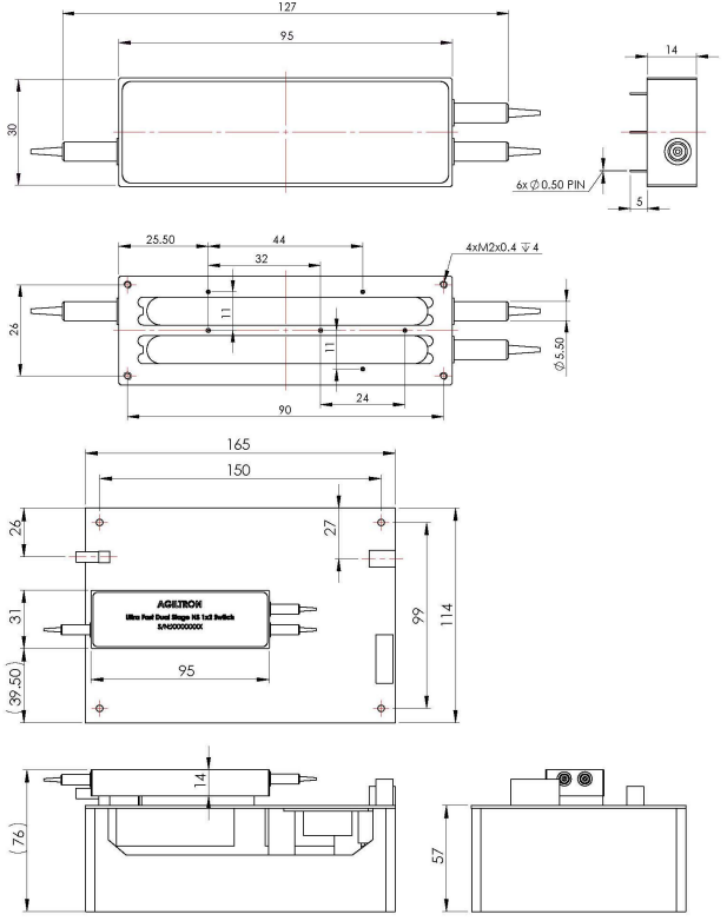

產品尺寸(mm)

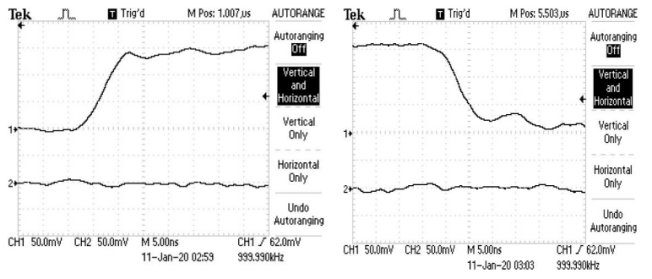

典型上升和下降光開關性能 (5ns)

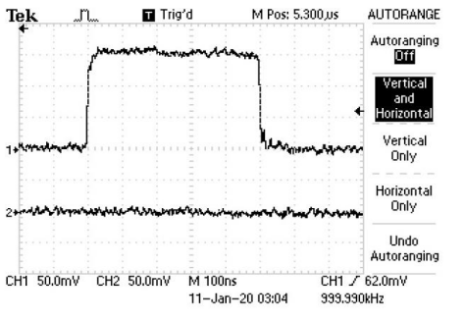

典型光開關重復頻率 (1MHz)

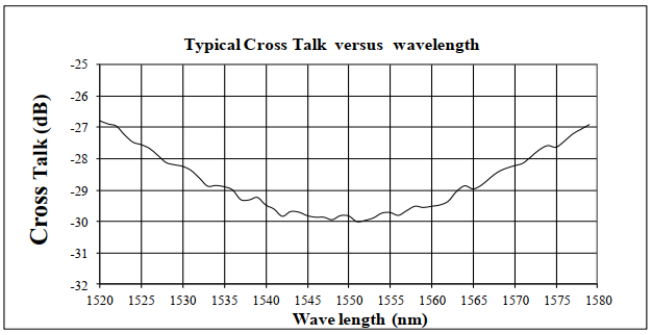

典型波長相關性能Typical Wavelength Dependence Profile
驅動參數規格
控制信號輸入：通過SMA連接器0-5V
驅動器中的電源：110-220 AC
驅動器功耗：＜10W
產品訂購信息：
|
|
¨ ¨ |
¨ |
¨ |
¨ |
¨ |
¨ |
¨ |
¨ |
|
Prefix |
Type |
Wavelength[4] |
Grade |
Repetition Rate |
Fiber Type |
Fiber Cover |
Fiber Length |
Connector[6] |
|
NFSW-[1] NFHW-[2] |
1x1=11 1x2=12 2x2=22 |
1060nm=1 2000nm=2 1310nm=3 1480nm=4 1550nm=5 1625nm=6 780nm=7 850nm=8 650nm=E 550nm=F Special=0 |
Single stage=1 Dual stage=2[3] |
900kHz=6 2MHz=7 3MHz=8[5] |
SMF-28=1 HI1060=2 HI780=3 PM1550=5 PM850=8 PM980=9 Special=0 |
Bare fiber=1 900um Tube=3 Special=0 |
0.25m=1 0.5m=2 1.0 m=3 Special=0 |
None=1 FC/PC=2 FC/APC=3 ST/PC=6 LC/PC=7 LC/APC=8 E2000 APC=9 Special=0 |
[1]. NFSW ? 標準功率版本。
[2]. NFHW ? 高功率版本。
[3].雙級版本不適用2x2版本。
[4].紅色波段是具有有限光功率的特殊訂單。他們使用特殊的晶體。
[5].正在開發中。請聯系是否可以提供。
[6].NFHW的高功率連接器應單獨訂購。
紅色標記是特殊訂單，價格更高，交貨期更長。

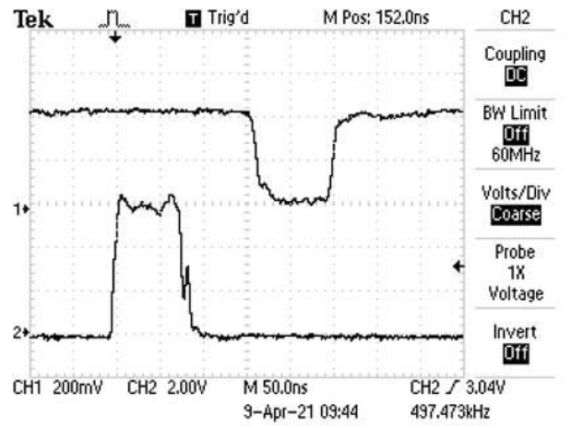

典型脈沖產生：
操作手冊
1.將控制信號連接到PCB上的SMA連接器。
2.連接隨附的電源（通常為墻上可插拔單元）。
3.然后設備應能正常工作。
注意：請勿更改設備出廠設置。
