品牌：Yokogawa/橫河
型號：AQ6370D
波長范圍：600~1700nm
高波長精度：±0.01nm
AQ6370D共有2種機型，分別是標準版和高性能版。高性能版可以提供的波長精度更高、動態范圍更大。
高波長分辨率： 0.02nm
| 波長范圍 | 標準版(-10) | 高性能版(-20) |
|
1520~1580nm 1580~1620nm 1450~1520nm 全范圍 |
±0.02 nm ±0.02nm ±0.04nm ±0.1nm |
±0.01nm ±0.02nm ±0.04nm ±0.1nm |
| 波長范圍 | 標準版(-10) | 高性能版(-20) |
|
1520~1580nm 1580~1620nm 1450~1520nm 全范圍 |
±0.02 nm ±0.02nm ±0.04nm ±0.1nm |
±0.01nm ±0.02nm ±0.04nm ±0.1nm |

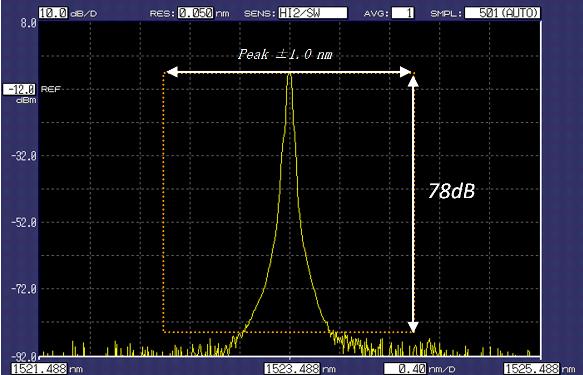

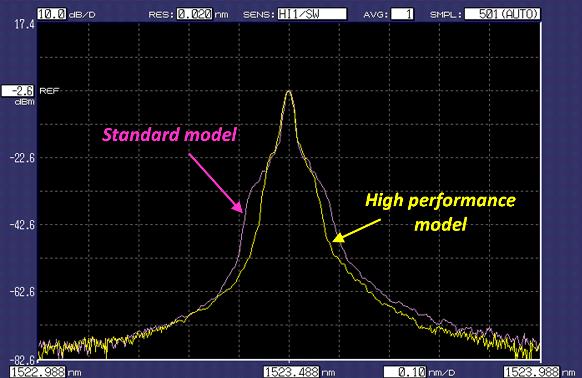

高性能版AQ6370C也可以實現更大的動態范圍，在峰值波長的0.2nm之內。通過單色鏡更陡峭的光譜特性，可有效分離極為相近的光譜信號，并進行精確測量。
| 標準版 (-10) | 高性能版 (-20) | |
|
峰值±0.2nm 峰值±0.1nm |
55 dB 37 dB |
58 dB (典型值60dB) 45 dB(典型值50dB) |
| *分辨率設置：0.02nm | ||

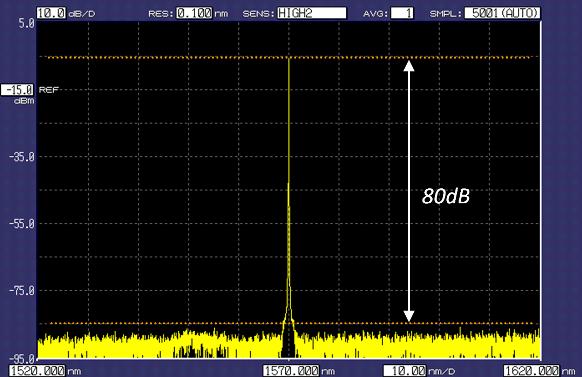

| 標準版 (AQ6370D-10) | 高性能版 (AQ6370D-20) |
| 73dB | 76dB (Typ. 80dB) |
| *分辨率設置：0.1nm | |
AQ6370D可以測量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信號。按照測試應用和測量速度的要求，可以從7種類別中選擇測量靈敏度。
一臺OSA可同時處理多模和單模光纖
輸入連接器的插入損耗變化小
非物理連接
APC功率補償
快速測量：0.2秒/100nm
通過先進的單色鏡、更快的電路和降噪技術，AQ6370C可以在0.2秒內完成100nm波長跨度的測量，無論是來自DFB-LD或DWDM的陡譜信號測量，還是寬帶光源的低功率信號測量。
快速遠程接口(以太網、GP-IB)
在保持高波長分辨率的同時，單次掃描的測量范圍可達50,001個數據采樣點。這比傳統系統的測量更簡單、更有效率。
曲線放大功能
鼠標&鍵盤操作
