O波段摻鉍光纖放大器（BDFA）使用摻鉍光纖作為增益介質針對于數字通訊領域設計。BDFA具有高的小信號增益和低噪聲系數。硅基摻鉍光纖具有與用于C和L波段放大的摻鉺光纖相似的基本優勢。
產品簡介：
O波段摻鉍光纖放大器（BDFA）使用摻鉍光纖作為增益介質針對于數字通訊領域設計。BDFA具有高的小信號增益和低噪聲系數。硅基摻鉍光纖具有與用于C和L波段放大的摻鉺光纖相似的基本優勢。

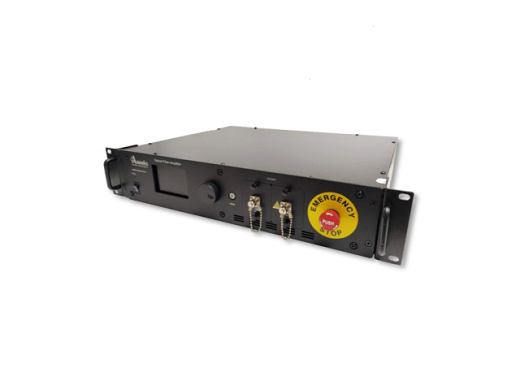

交鑰匙微處理器控制的BDFA提供說明性警報和狀態指示器。一個集成的RS232計算機接口實現了簡單的控制、診斷功能和數據采集。BDFA有臺式和機架安裝兩種外殼。
典型參數
|
系列（單波長） |
BDFA-O-18 |
BDFA-O-21 |
|
工作波長 |
1290 nm to 1360 nm |
1290 nm to 1360 nm |
|
輸入功率范圍 |
-30 to 0 dBm |
-30 to 0 dBm |
|
飽和輸出功率@0dBm輸入，1310nm |
Min. 18 dBm |
Min. 21 dBm |
|
噪聲系數NF@0dBm輸入，1310nm |
Max. 8.0 dB |
Typ. 6.5 dB, Max. 8.0 dB |
|
小信號增益@0dBm輸入，1310nm |
Min. 23 dB |
Min. 23 dB |
|
控制模式 |
ACC, APC (optional) |
ACC, APC (optional) |
|
系列（多波長） |
BDFA-O-DWDM-19 |
|
工作波長 |
1280 nm to 1330 nm |
|
復合輸入功率（總） |
-30 to 0 dBm |
|
復合輸出功率（總） |
Min. 19 dBm @ 0 dBm 輸入功率 |
|
噪聲系數 |
Typ. 6.5 dB, Max. 7.0 dB @ 0 dBm 輸入功率 |
|
增益平坦度 |
Max. ±1.5 dB |
|
控制模式 |
ACC |
通用參數
|
參數 |
Value |
|
工作溫度范圍 |
0 to +40℃ |
|
存儲溫度范圍 |
- 10 to +70℃ |
|
電源 |
90 – 240 VAC, 47 – 63 Hz |
|
臺式尺寸 |
260(W) x 330(D) x 120(H) mm |
|
2U尺寸 |
485(W) x 360(D) x 90(H) mm |
|
機械安全控制 |
鑰匙鎖開關，BNC鎖 |
|
光功率監控 |
輸出功率，輸入功率 |
|
程控端口 |
DB-9 母頭 (RS232), 含控制軟件, RJ-45 (TCP/IP Ethernet) (可選) |
|
保護功能 |
泵浦激光（TEC）過熱保護 |
|
光連接器 |
FC/APC, FC/UPC, SC/APC, SC/UPC |
|
光纖類型 |
SMF-28 |
產品選型：
|
產品代碼 |
BDFA-O-aa-b-cc |
aa :飽和輸出功率 / 總輸出功率 dBm |
|
產品代碼 |
BDFA-O-DWDM-aa-b-cc |
b : B-臺式, R-19英寸機箱 |
|
|
|
cc : FA-FC/APC, FC-FC/UPC, SA-SC/APC, SC-SC/UPC |
*參數規格如有更改，恕不另行通知，請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。
