模式復用器/解復用器是圍繞Phoenix Photonics模式選擇全光纖提燈和PC控制的全光纖精密偏振控制器構建的。FMF的高階模式（LP11和LP21）在傳播期間旋轉。控制輸入的偏振狀態允許模式的旋轉以在接收器處進行最優解復用。
模式復用器/解復用器是圍繞Phoenix Photonics模式選擇全光纖提燈和PC控制的全光纖精密偏振控制器構建的。FMF的高階模式（LP11和LP21）在傳播期間旋轉。控制輸入的偏振狀態允許模式的旋轉以在接收器處進行最優解復用。
該儀器有3模式和6模式兩種版本。有三個選項可供選擇：

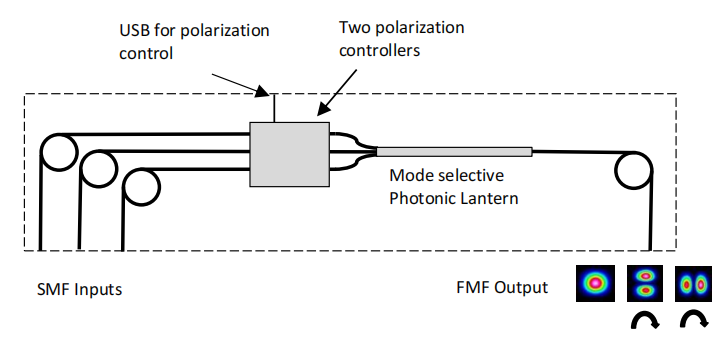

由光子提燈和偏振控制器組成的模式復用器。
模式多路復用器和多路分解器由兩個光子燈籠組成，一個用于多路復用，另一個用于在一個（多路復用器）上進行偏振控制的多路分解。
由兩個光子燈組成的全雙向模式復用器和解復用器，以及兩個光子燈籠上的偏振控制。
標準參數：
|
參數規格 |
PMMD |
|
工作波長范圍 |
1450-1640nm |
|
輸入光纖類型 |
Corning SMF28 |
|
連接器類型 |
Optional - please specify |
|
輸出光纖類型2 |
OFS two or four mode graded index |
主要技術參數
|
參數 |
單位 |
PMMD |
|||
|
|
|
含偏振控制器 |
不含偏振控制器 |
||
|
輸入端口數量 |
|
3 |
6 |
3 |
6 |
|
模式消光比1 |
dB |
>15 |
>7 |
>15 |
>7 |
|
插入損耗1 |
dB |
<3.5 |
<5 |
<2.5 |
<4 |
1損耗ER在輸入光纖之間會有所不同，通常高階模式具有較高的IL和較差的ER
2可根據要求使用其他光纖類型
可選項
1.一種模式復用器/解復用器，具有用于3模式版本的2個偏振控制器（LP11）或用于6模式版本的4個偏振控制器。
2.兩個模式復用器/解復用器，一個具有選項1中的偏振控制器，另一個不具有偏振控制器。
3.兩個模式多路復用器/解復用器，均具有選項1中的偏振控制器。
訂購信息：
| PMMD- | No Modes- | FMF- | 工作波長- | SMF 連接器類型- | FMF 連接器類型- | 可選項 |
| 3-3模 | GI-Graded Index | 15-1530nm | 0-無接頭 | 0-無接頭 | 1-復用，含偏振控制 | |
| 6-6模 | SI – Step index | 14-1480nm | 1-FC/SPC | 1-FC/SPC | 2-復用+偏振控制，解復用 | |
| 13-1300nm | 2-FC/APC | 2-FC/APC | 3-復用+解復用，含偏振控制 | |||
| *特殊/其他 | *特殊/其他 |
