半導體光放大器（SOA）系列產品，主要應用于1550nm波長的光放大，能顯著提高輸出光功率。輸入/輸出可選單模尾纖，保偏尾纖，連接器類型可定制。自有SOA新品，全工藝自主可控。
寬帶放大，高功率輸出。
單模版本
保偏版本
半導體光放大器（SOA）系列產品，主要應用于1550nm波長的光放大，能顯著提高輸出光功率。輸入/輸出可選單模尾纖，保偏尾纖，連接器類型可定制。自有SOA新品，全工藝自主可控。
寬帶放大，高功率輸出。
|
參數 |
符號 |
工作條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
ASE中心波長 |
λ |
If=900mA |
- |
1460 |
- |
nm |
|
帶寬 |
Δλ |
@-3dB |
- |
70 |
- |
nm |
|
飽和光功率 |
Psat |
If=900mA，λ=1550nm |
22 |
- |
25 |
dBm |
|
飽和光功率（保偏） |
Psat |
If=900mA，λ=1550nm |
20 |
- |
23 |
dBm |
|
偏振消光比（保偏） |
Per |
- |
20 |
- |
- |
dB |
|
小信號增益 |
G |
Pin=-20dBm，λ=1550nm |
- |
- |
35 |
dB |
|
工作電流 |
If |
- |
- |
900 |
1200 |
mA |
|
噪聲系數 |
NF |
- |
- |
7.5 |
- |
dB |
|
熱敏電阻阻值 |
Rtherm |
T=25℃ |
9.5 |
10 |
10.5 |
KΩ |
|
熱敏電阻電流 |
Itherm |
- |
- |
- |
5 |
mA |
|
靜態消光比 |
ER1 |
If=900mA/If=0mA Pin=0dBm |
30 |
- |
35 |
dB |
|
偏振相關增益 |
PDG |
- |
- |
4 |
TBD |
dB |
|
氣密性1 |
|
T=25℃ |
1*10-12 |
1*10-11 |
1*10-8 |
Pa.m3/s |
|
工作溫度 |
TC |
I=Iop |
-40 |
- |
60 |
°C |
|
存儲溫度 |
Tstg |
- |
-40 |
- |
85 |
°C |
備注1：氣密性數值為管殼封裝數值，排除管殼外部殘留干擾測試得出。
|

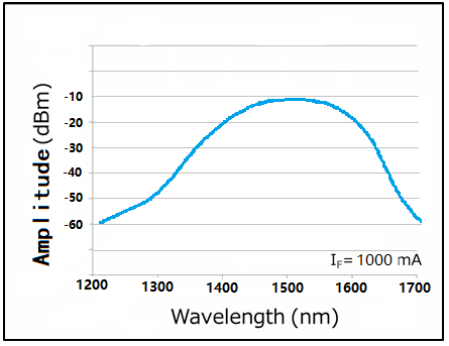

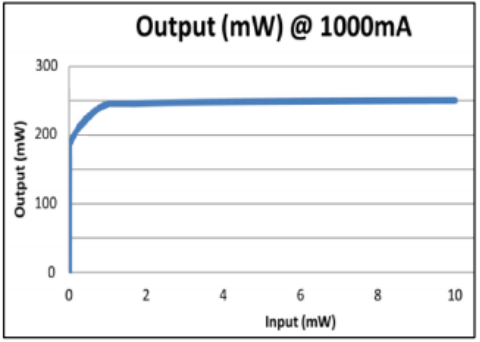

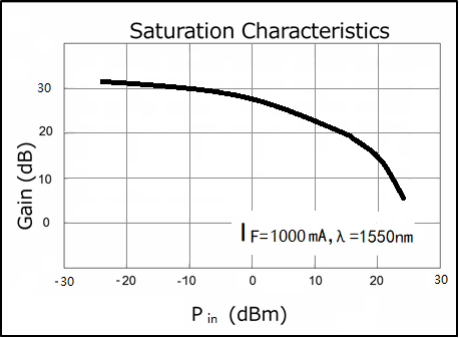

典型特性 |
|
|
|
|
|
|
|
|
||
|
|
|
|
|

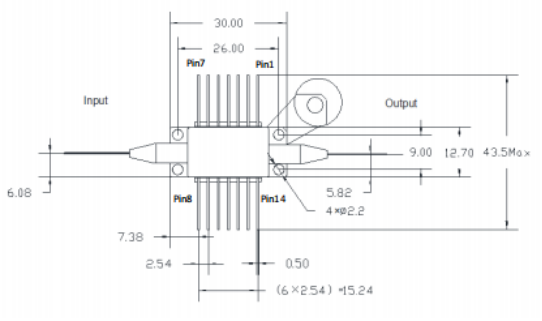

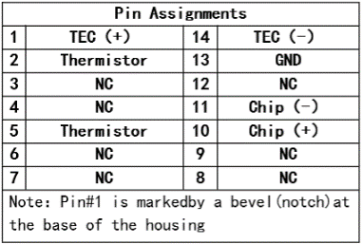

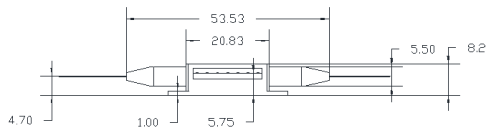

結構尺寸和管腳定義 |
|
|
|
|
|
|
|
|
|
|
|
訂貨信息 |
產品描述 |
|
SOA-1550-25-G35-SM-FA |
1550nm波段-25dBm飽和輸出功率-35dB增益-蝶形封裝-單模光纖-FC/APC接頭 |
|
SOA-1550-25-G35-PM-FA |
1550nm波段-25dBm飽和輸出功率-35dB增益-蝶形封裝-保偏光纖-FC/APC接頭 |
