品牌：Bonphot/leyu集團光電
特點：高性價比，價低
蘇州leyu集團光電科技有限公司提供的980nm~1100nm ASE光源基于稀土光纖（摻鐿光纖）的自發輻射及半導體泵浦激光器，具有較好的光功率和較低的偏振度，光譜覆蓋980nm~1100nm波段，多個系列可選。具有輸出功率高，低偏振相關損耗，高消光比、較好的光譜平坦度等特點，適合用于光纖器件損耗、偏振度等測試，以及FBG光柵生產、光纖傳感、醫療成像等。
980nm~1100nm波段ASE寬帶光源 主要參數規格
|
光學指標 |
單位 |
ASE-980 |
ASE-1005 |
ASE-1030 |
ASE-1040 |
ASE-1055 |
ASE-1064 |
|
中心波長 |
nm |
~980 |
~1005 |
1030 ± 2 |
1040 ± 5 |
~1055 |
1064 ± 2 |
|
波長范圍 |
nm |
973 ~ 982 |
980 ~ 1030 |
1018 ~ 1044 |
1000 ~ 1090 |
1010 ~ 1100 |
1040 ~ 1080 |
|
光功率 |
mW |
≥ 10 |
≥ 50 |
≥ 10 ~ 100 |
≥ 20 |
≥ 20 ~ 100 |
≥ 10 ~ 100 |
|
光功率譜密度 |
dBm/nm |
≥ -20 |
≥ -20 |
- |
- |
- |
- |
|
功率調節范圍* |
% |
10 ~ 100 |
10 ~ 100 |
10 ~ 100 |
10 ~ 100 |
10 ~ 100 |
10 ~ 100 |
|
輸出端隔離度 |
dB |
> 35 |
> 35 |
> 35 |
> 35 |
> 35 |
> 35 |
|
短期穩定度* |
dB |
≤ ±0.02 |
≤ ±0.02 |
≤ ±0.02 |
≤ ±0.02 |
≤ ±0.02 |
≤ ±0.02 |
|
長期穩定度* |
dB |
≤ ±0.05 |
≤ ±0.05 |
≤ ±0.05 |
≤ ±0.05 |
≤ ±0.05 |
≤ ±0.05 |
|
偏振消光比PER |
dB |
≥ 20 |
≥ 20 |
≥ 23 |
> 20 |
> 20 |
≥ 23 |
|
偏振相關損耗PDL |
dB |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
≤ 0.2 |
|
尾纖 |
單模 |
Hi 1060 |
Hi 1060 |
Hi 1060 |
Hi 1060 |
Hi 1060 |
Hi 1060 |
|
保偏 |
PM980 |
PM980 |
PM980 |
PM980 |
PM980 |
PM980 |
|
|
接頭類型 |
- |
FC/APC |
FC/APC |
FC/APC |
FC/APC |
FC/APC |
FC/APC |
*短期穩定性：15min測試，≤ ±0.02等效于≤±0.5%；長期穩定性：8hour測試，≤±0.05等效于≤±1.2%。ASE系列標準為可調輸出功率版本，如需定制固定輸出功率，尾纖，接頭，產品尺寸，輸出光功率請于蘇州leyu集團光電科技有限公司相關銷售人員確認或定制。
|
電氣和環境參數 |
臺式 |
模塊 |
|
控制方式 |
觸屏/RS232串口通信 |
RS232串口通信 |
|
通信接口 |
DB9 Female |
DB9 Female |
|
供 電 |
100~240V AC, <30W |
5V DC, <15W |
|
尺 寸 |
255(W)×285(D)×115(H)mm |
125(W)×150(D)×20(H)mm |
|
工作溫度范圍 |
-5~+35°C |
|
|
工作濕度范圍 |
0~70% |
|
980nm~1100nm波段ASE寬帶光源 典型光譜
|
|
|
|
|

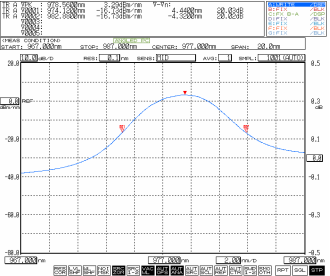

ASE-980 典型光譜 |

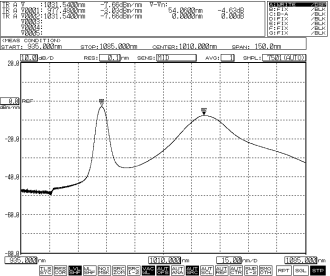

ASE-1005(980&1030nm雙波段) 典型光譜 |

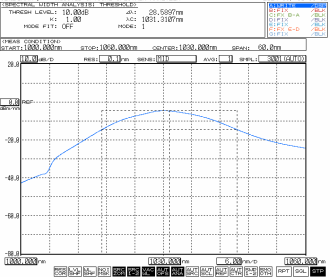

ASE-1030nm 典型光譜 |
|
|
|
|
|

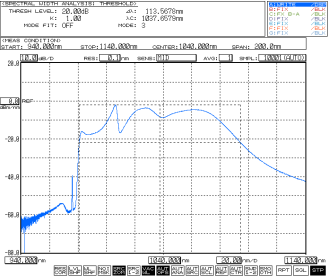

ASE-1045 典型光譜 |

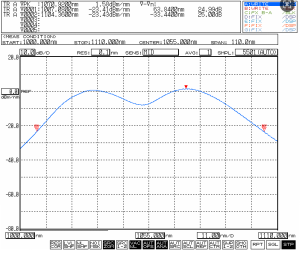

ASE-1055 典型光譜 |

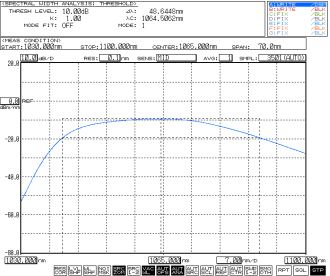

ASE-1064 典型光譜 |
|
訂購信息/型號 |
||||
|
ASE |
中心波長(nm) |
輸出功率(mW) |
輸出尾纖類型 |
封裝形式 |
|
ASE = ASE寬帶光源 |
980 = 980nm |
10 = 10mW |
SM =單模Hi-1060 |
B =臺式 |
|
|
1005 = 1005nm |
20 = 20mW |
PM =保偏PM980 |
M =模塊 |
|
|
1030 = 1030nm |
30 = 30mW |
|
|
|
|
1040 = 1040nm |
50 = 50mW |
|
|
|
|
1055 = 1055nm |
100 = 100mW |
|
|
|
|
1064 = 1064nm |
|
|
|
*參數規格如有更改，恕不另行通知，蘇州leyu集團光電科技有限公司可根據用戶要求，提供個性化定制產品，請與蘇州leyu集團光電科技有限公司相關銷售人員確認。
