蘇州leyu集團光電科技有限公司設計供應的光纖法拉第反射鏡，工作波長：1064-1550nm多系列可選，具有低插入損耗，尺寸緊湊，高穩定性等特點，主要應用于光纖放大器、密波分復用系統、光纖儀器、光纖傳感應用等。
品牌：Bonphot/leyu集團光電
特點：高性價比
|
參數規格 |
單位 |
FM-法拉第反射鏡 |
||
|
工作波長 |
nm |
1550 |
1310 |
1064 |
|
工作帶寬 |
nm |
±15 |
±15 |
±5 |
|
插入損耗IL |
dB |
≤0.6 ( 45°) , ≤0.7 ( 90°) |
≤3.5( 45°) , ≤5.5 ( 90°) |
|
|
法拉第旋轉角(單程) |
deg |
45, 90 |
45, 90 |
|
|
全波長范圍最大旋轉角公差@23℃ |
deg |
±1 |
±3 ( 45°) , ±4( 90°) |
|
|
偏振相關損耗PDL |
dB |
≤0.05 |
≤0.10 |
|
|
偏振模色散PMD |
ps |
≤0.05 |
|
|
|
最大輸入光功率 |
mW |
≤500 |
≤150 |
|
|
光纖類型 |
|
SMF-28e |
HI1060 |
|
|
工作波長范圍 |
℃ |
-5~+70 |
-5~+50 |
|
|
存儲溫度范圍 |
℃ |
-40 ~ +85 |
||
|
產品尺寸 |
mm |
Ф5.5x35 ；Ф4.5x25 |
||
*插入損耗不含接頭，包含接頭：IL+0.3dB，RL-5dB，ER-2dB。

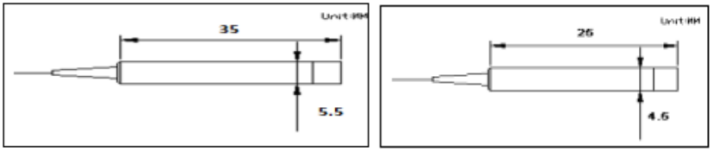

封裝尺寸：
產品選型：
|
FM- |
工作波長 |
尾纖類型 |
封裝尺寸 |
尾纖保護 |
尾纖長度 |
接頭類型 |
|
FM=光纖法拉第反射鏡 |
1064=1064nm |
SM=單模 |
35=5.5*35mm |
025=250um |
05=0.5m |
00=裸纖 |
|
|
1310=1310nm |
|
25=4.5*25mm |
090=900um |
10=1.0m |
FA=FC/APC |
|
|
1480=1480nm |
|
|
300=3mm |
20=2.0m |
FC=FC/PC |
|
|
1550=1550nm |
|
|
|
50=5.0m |
SA=SC/APC |
|
|
xxxx=定制 |
|
|
|
xx=定制 |
SC=SC/PC |
|
|
|
|
|
|
|
xx=定制 |
*產品規格如有更新，恕不另行通知。定制信息請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。
