IXF-ESM系列是微結構光子晶體光纖，具有無截止的單模特性，而不表現出高階模式截止。因此，它們非常適合在可見光和近紅外波長范圍內實現出色的寬帶模式傳輸。ESM光纖有?5μm、?10μm和?20μm纖芯直徑可選，以及保偏和非保偏版本。
品牌：exail
類型：無截止單模光纖/光子晶體光纖
IXF-ESM系列是微結構光子晶體光纖，具有無截止的單模特性，而不表現出高階模式截止。因此，它們非常適合在可見光和近紅外波長范圍內實現出色的寬帶模式傳輸。ESM光纖有?5μm、?10μm和?20μm纖芯直徑可選，以及保偏和非保偏版本。
IXF-ESM-20-250-PM光纖適用于750 nm以上的工作，并在高功率單頻激光傳輸方面表現出創紀錄的高布里淵閾值。
IXF-ESM光纖可以連接到跳線或光纖組件中，以便于集成、處理和提高魯棒性。裸光纖和跳線可以填充氫氣。
ESM光纖表現出高斯分布和無限單模特性。它們非常適合在UV-VIS-NIR波長范圍內傳輸一個或多個光信號，同時保持單模，例如用于成像或光譜應用。它們的大芯尺寸和單模行為使其特別適合傳輸高功率可見光和紫外信號。
|
光學參數 |
|||||
|
參數規格 |
IXF-ESM- 5-125 |
IXF-ESM- 5-125-PM |
IXF-ESM-10-125 |
IXF-ESM-10-225-PM |
IXF-ESM-20-250-PM |
|
LP11 截止波長 (nm) |
None |
None |
None |
None |
None |
|
數值孔徑NA @1064 nm (1), (3) |
0.2 |
0.2 |
0.1 |
0.1 |
0.06 |
|
模場直徑MFD @1064 nm (μm)(1) |
4.5 ± 0.5 |
4.5 ± 0.5 |
8.8 ± 1.0 |
8.8 ± 1.0 |
16.7 ± 1.5 |
|
有效區域直徑 @1064 nm (μm) (1), (3) |
14 |
16 |
60 |
60 |
212 |
|
衰減 (dB/km) |
|
|
|
|
|
|
@532 nm |
≤ 50 |
≤ 38 |
≤ 40 |
≤ 38 |
N.A(2) |
|
@1060 nm |
≤ 20 |
≤ 20 |
≤ 12 |
≤ 15 |
≤ 32 |
|
@1550 nm |
≤ 15 |
≤ 30 |
≤ 5 |
≤ 10 |
≤ 25 |
|
雙折射 |
N.A |
≥ 1.8 x 10-4 |
N.A |
≥ 1.4 x 10-4 |
1.1 x 10-4 |
|
其他參數 |
|||||
|
芯徑材質 |
Pure Silica |
Pure Silica |
Pure Silica |
Pure Silica |
Pure Silica |
|
纖芯直徑 (μm) |
5 ± 0.3 |
5 ± 0.3 |
10 ± 0.6 |
10 ± 0.6 |
20 ± 1.2 |
|
包層直徑Cladding diameter (μm) |
125 ± 3 |
125 ± 3 |
125 ± 5 |
225 ± 5 |
241 ± 6 |
|
包層非圓度(%) |
≤ 2 |
≤ 7.5 |
≤ 2 |
≤ 2 |
≤ 2 |
|
涂覆層直徑 (μm) |
245 ± 10 |
240 ± 10 |
250 ± 10 |
355 ± 10 |
359 ± 10 |
|
涂覆層類型 |
雙涂層高指數丙烯酸酯 |
||||
|
驗證測試 |
≥ 20 |
|
|||
（1） 模擬計算值；（2）不適用-從750 nm波長開始的導光；（3）典型值。
|
|
|
|

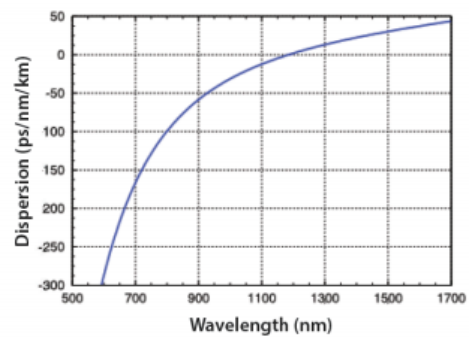

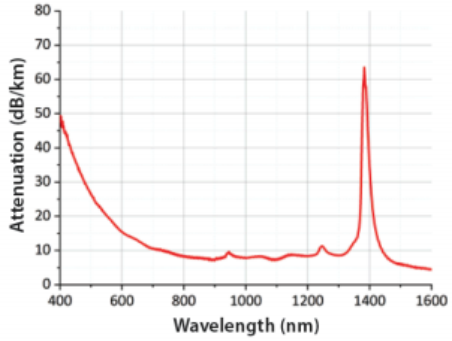

IXF-ESM-10-225-PM |典型衰減及色散曲線 |
|
光纖跳線及光纖組件
ESM光纖可以連接到光纖跳線或光纖組件中，以便于集成、處理和提高魯棒性（穩健性）。當做成光纖跳線（接頭化）時，光纖端面用薄端蓋端接，以密封和保護中空微結構，同時保持光束質量。端蓋還降低了玻璃/空氣界面處的功率密度，這有利于高功率或紫外線操作。
光纖跳線可以裝載氫氣，以制造用于紫外線應用的耐日曬傳輸應用的光纖跳線。
|
光纖跳線 |
|
|
長度 |
12 m,更長可定制 |
|
連接器類型 |
FC/APC，SMA可定制（保偏，非保偏） |
|
護套類型 |
裸纖，900um，3mm PVC，不銹鋼 |
|
端蓋(μm),典型 |
100 μm,其他長度可定制 |
|
端蓋材質 |
熔融二氧化硅 |
|
透過率/傳輸效率(%) * |
≥ 60 |
|
偏振消光比PER (dB) * |
≥ 20 （保偏版本） |
|
氫氣填充 |
可選 |
*測試波長：532nm或553nm。
