HSL-200是一種快速掃描波長激光源，用于光學器件表征、厚度測量或FBG詢問傳感。激光的波長可以在掃描模式和靜止模式下工作。激光器可以在前面板上控制，也可以通過USB遠程控制。機架安裝版本最多可容納2個單獨的激光器，帶有兩個單獨的C波段可調激光器。
HSL-200是一種快速掃描波長激光源，用于光學器件表征、厚度測量或FBG詢問傳感。激光的波長可以在掃描模式和靜止模式下工作。激光器可以在前面板上控制，也可以通過USB遠程控制。機架安裝版本最多可容納2個單獨的激光器，帶有兩個單獨的C波段可調激光器。
高速波長掃描C波段可調諧激光器 主要參數規格：
|
型號/系列 |
單位 |
HSL-200 |
||
|
參數 |
Unit |
Min. |
Typ. |
Max. |
|
|
|
|
波長參數 |
|
|
波長可調范圍 |
nm |
1530 |
|
1560 |
|
設置精度 |
pm |
|
+/-10 |
|
|
設置分辨率 |
pm |
|
5 |
|
|
重復性 |
pm |
|
+/-5 |
|
|
穩定性@ 25℃ +/- 1℃ (靜態) |
pm |
|
+/-2 |
|
|
全頻掃描速度 |
Hz |
|
10 |
100 |
|
|
|
|
輸出功率 |
|
|
輸出功率 |
dBm |
10 |
12 |
|
|
高功率版本 (可選) |
dBm |
|
20, 23 or 30 |
|
|
全波長范圍波長平坦型（高功率不可選） |
dB |
|
< +/- 0.5 |
|
|
|
|
|
其他參數 |
|
|
線寬 （靜態，洛倫茲） |
MHz |
|
35 |
80 |
|
邊摸抑制比 (SMSR) |
dB |
35 |
> 40 |
|
|
偏振消光比(PER)，靜態 |
dB |
16 |
18 |
|
|
光連接器 |
|
FC/SPC, FC/APC, SC/SPC. SC/APC |
||
|
|
|
電學參數 |
||
|
程控端口 |
|
USB |
||
|
觸發輸出 #1 |
|
激光啟動掃描，SMA連接器 |
||
|
觸發輸出 #2 |
|
波長時鐘輸出，SMA連接器 |
||
|
電源 |
Vac |
AC 100~240 (50/60Hz) |
||
|
|
|
物理參數 |
||
|
尺寸 (W x H x D) |
mm |
236 x 88 x 380 |
||
|
重量 |
kg |
7 |
||
*參數規格如有更改，恕不另行通知。請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。

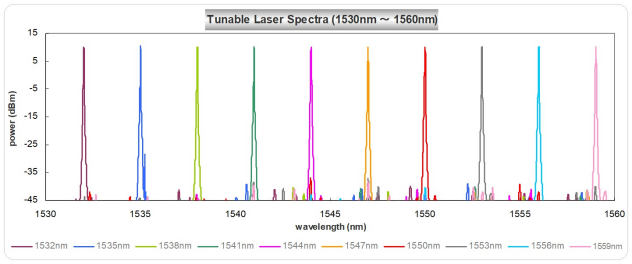

HSL-200C-10 | 不同波長典型輸出光譜
|
產品選型 |
|
HSL-200C-10-PM-XX |
|
XX = 接頭類型 |
|
FS = FC/SPC |
|
FA = FC/APC |
|
SS = SC/SPC |
|
SA = SC/APC |
