TLG-220-Mini是一款緊湊型可調諧窄線寬激光器模塊，波段可選：C波段或L波段，輸出光功率范圍：+9.5dBm~+15.5dBm，保偏尾纖輸出，具有尺寸緊湊，高穩定性，高性?xún)r(jià)比等特點。非常適合于光纖通信、波分復用、系統集成、器件測試等應用。更多產品信息，請聯系蘇州leyu集團光電科技有限公司獲取。
TLG-220-Mini是一款緊湊型可調諧窄線寬激光器模塊，波段可選：C波段或L波段，輸出光功率范圍：+9.5dBm~+15.5dBm，保偏尾纖輸出，具有尺寸緊湊，高穩定性，高性?xún)r(jià)比等特點。非常適合于光纖通信、波分復用、系統集成、器件測試等應用。更多產品信息，請聯系蘇州leyu集團光電科技有限公司獲取。
C/L波段窄線寬可調諧激光器（模塊） 主要參數規格：
|
參數規格/系列 |
TLG-220-S-C-Mini |
TLG-220-S-L-Mini |
單位 |
|
輸出波段 |
C波段 |
L波段 |
- |
|
波長范圍(1) |
1528.900 ~ 1567.210 |
1568.772 ~ 1611.787 |
nm |
|
頻率范圍(2) |
191.2900 ~ 196.0900 |
191.1000 ~ 196.2500 |
THz |
|
輸出功率范圍 |
+9.5 ~ +15.5 |
+9.5 ~ +15.5 |
dBm |
|
光功率精度 |
+/- 1 |
+/- 1 |
dB |
|
信道間隔 |
Continuous |
Continuous |
- |
|
頻率微調分辨率 |
1 |
1 |
MHz |
|
頻率微調范圍 |
+/- 6.0 |
+/- 6.0 |
GHz |
|
頻率精度 |
+/- 2.5 |
+/- 2.5 |
GHz |
|
線寬(FWHM),瞬時 |
< 100 |
< 100 |
kHz |
|
邊摸抑制比 (SMSR) |
> 40 |
> 40 |
dB |
|
相對強度噪聲 (RIN) |
-145 |
-145 |
dB/Hz |
|
偏振消光比 (PER) |
> 18 |
> 18 |
dB |
|
熱機時間 |
30 |
30 |
s |
|
光纖類型 (慢軸) |
Panda PM1550, FC/APC |
Panda PM1550,FC/APC |
- |
|
程控端口 |
USB-C |
USB-C |
- |
|
電連接器類型 |
DC Jack, 2.1mmφ |
DC Jack, 2.1mmφ |
- |
|
電源 |
DC+5V, 3A |
DC+5V, 3A |
- |
|
工作溫度范圍 |
+15 ~ +40 |
+15 ~ +40 |
℃ |
|
存儲溫度范圍 |
-10 ~ +55 |
-10 ~ +55 |
℃ |
|
產品尺寸(W x H x D) |
55 x 15 x 90 |
55 x 15 x 90 |
mm |
|
產品重量 |
< 0.5 |
< 0.5 |
kg |
*參數規格如有更改，恕不另行通知。請聯系蘇州leyu集團光電科技有限公司相關銷售人員確認。

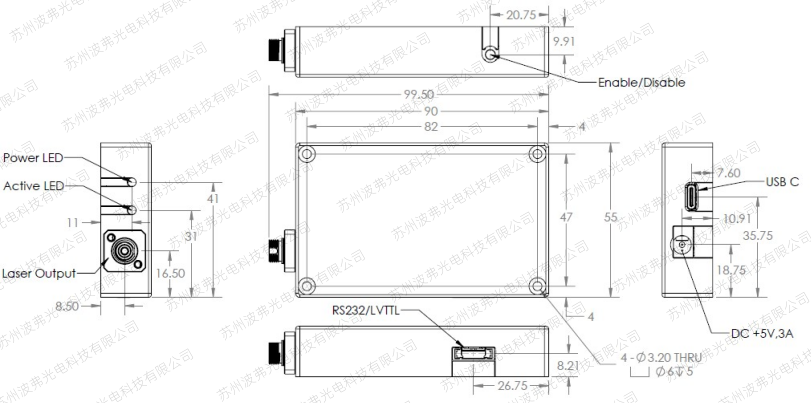

產品封裝尺寸
TLG-220-S-Mini 尺寸
產品選型參考
|
型號 |
型號描述/說明 |
|
TLG-220-S-C-Mini-FA |
TLG-220-S系列窄線寬可調諧激光器模塊，C波段，保偏輸出，F(xiàn)C/APC接頭 |
|
TLG-220-S-L-Mini-FA |
TLG-220-S系列窄線寬可調諧激光器模塊，L波段，保偏輸出，F(xiàn)C/APC接頭 |
|
TLG-220-S-C/L-Mini-FA |
TLG-220-S系列窄線寬可調諧激光器模塊，C波段&L波段，保偏輸出，F(xiàn)C/APC接頭 |
*定制信息，可聯系蘇州leyu集團光電科技有限公司相關銷售人員。
