特點：高速20MHz
高性價比
支持定制
蘇州leyu集團光電科技有限公司提供的PS-2000利用鈮酸鋰材料大帶寬、高響應的特性研制而成，能覆蓋從1260 ~ 1650 nm的工作范圍，擾偏速 率高達20 MHz。采用先進的薄膜鈮酸鋰生產工藝制備的擾偏儀具有低損耗，對輸入偏振不敏感等優點，可以廣泛應用于光通訊系統測試，相干系統仿真，抑制傳感系統偏振衰落，光纖激光器放大系統中偏振相關增益的消除等方面。
針對客戶的需求，產品不僅有儀表的形態，也可以以模塊的形態方便系統集成。
|
參數 |
符號 |
工作條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
工作波長* |
λc |
@25℃ |
1260 |
1550 |
1650 |
nm |
|
插入損耗 |
IL |
|
- |
5 |
6 |
dB |
|
偏振相關損耗 |
PDL |
|
- |
0.5 |
1.0 |
dB |
|
光回波損耗 |
ORL |
|
40 |
50 |
1 |
dB |
|
最大輸入光功率 |
|
|
- |
- |
500 |
mW |
|
邊模抑制比 |
SMSR |
|
35 |
40 |
- |
dB |
|
擾偏速率1 |
低速 |
可調 |
1 |
- |
1000 |
Hz |
|
擾偏速率2 |
高速 |
可調 |
15k |
- |
20M |
Hz |
|
工作溫度 |
|
|
0 |
- |
70 |
℃ |
|
存儲溫度 |
|
|
-40 |
- |
80 |
℃ |
|
濕度范圍 |
RH |
相對濕度 |
5 |
- |
85 |
% |
|
尾纖類型 |
|
可定制 |
|
SMF |
|
|
|
尾纖長度 |
|
|
|
1 |
|
m |
|
接頭類型 |
|
可定制 |
|
FC/APC |
|
|
*工作波長、精度、輸出功率均可定制或指定。參數規格如有更改，恕不另行通知。請聯系蘇州leyu集團光電科技有限公司確認。
測試參考：
|
|
|
|

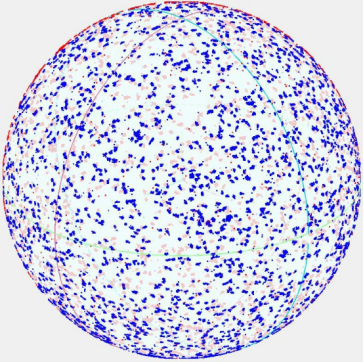

高速擾偏，速率 1 MHz （測試時間0.01s，采樣率10 MHz） |

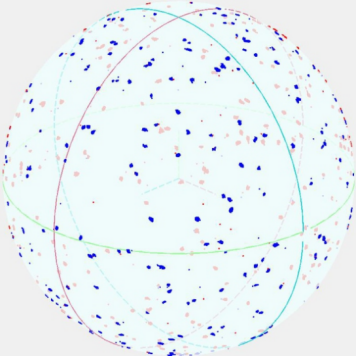

高速擾偏,速率 0.02 MHz （測試時間0.01s,采樣率10 MHz） |
|
|
|
|

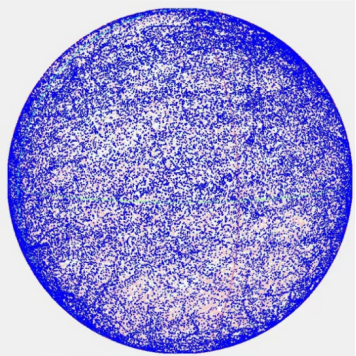

低速擾偏，速率 1 kHz （測試時間1s，采樣率100 kHz） |
低速擾偏，速率 100 Hz （測試時間1s，采樣率100 kHz） |
訂購信息：
|
系列 |
工作波長 |
封裝類型 |
尾纖類型 |
接頭類型 |
|
PS -2000= 高速擾偏器 |
1550 = 1550nm |
B = 臺式 |
PM = 保偏尾纖 |
FA = FC/APC |
|
|
1310 = 1310nm |
M = 模塊 |
SM = 單模尾纖 |
FC = FC/PC |
示例：PS-2000-15-B-SM-FA：1550nm，高速擾偏器，臺式，單模尾纖，F(xiàn)C/APC接頭。
