品牌:exail
類別:摻釹
特點:種子源適用
蘇州leyu集團光電科技有限公司代理法國exail(iXblue)全系列光纖產品。法國iXblue公司提供多種摻釹光纖,設計用于0.89um-1.1um波段激光器,光纖放大器應用,滿足0.89um-1.1um波段各種激光性能要求。更多產品信息,請聯系蘇州leyu集團光電科技有限公司,咨詢電話:0512-62828421,咨詢郵箱:sales@ !
摻釹光纖 | 專為890-1100nm激光設計
exail提供具有一些獨特性能的全系列摻釹(Nd)光纖。
Exail釹鋁硅酸鹽雙包層光纖已經開發出來,通過精確控制的基質成分來最大限度地提高光纖效率。與標準Nd光纖相比,通過仔細的光纖設計優化,減少了1.06μm的發射。
我們的雙包層光纖經常接受各種參數的測試,如光暗化和環境行為。
單包層摻釹光纖 Neodymium doped fibers
| 參數 | 型號 | 單位 | ||
| IXF-NDF-3-125-HD | IXF-NDF-PM-3-125 | IXF-NDF-PM-3-125-HD | ||
| 纖芯數值孔徑NA | 0.26 ± 0.02 | 0.23 ± 0.03 | 0.26 ± 0.03 | μm |
| 模場直徑MFD @ 920nm | 3 ± 0.5 | 3 ± 0.5 | 3 ± 0.5 | μm |
| 截止波長 | < 1000 | < 1000 | < 1000 | nm |
| 纖芯吸收 @ 804nm | 150 ± 20 | 15 ± 5 | 80 ± 30 | dB/m |
| 雙折射 | NA | > 2.10-4 | > 2.10-4 | |
| 芯徑 | 3 ± 0.5 | 3 ± 0.5 | 3 ± 0.5 | μm |
| 包層之間 | 125 ± 2 | 125 ± 2 | 125 ± 2 | μm |
| 包層形狀 cladding shape | circular | circular | circular | |
| 涂覆層直徑 | 245 ± 15 | 245 ± 15 | 245 ± 15 | μm |
| 驗證測試級別 | 100 | 100 | 100 | kpsi |
| 類型 | 單包層/單模 | 單包層/保偏 | 單包層/保偏 | |
雙包層摻釹光纖 Neodymium doped fibers
| 參數 | 型號 | 單位 | |||||
| IXF-2CF-Nd-O-5-125-D | IXF-2CF-Nd-PM-5-80-W-D1 | IXF-2CF-Nd-PM-12-80 | IXF-2CF-Nd-PM-20-80-V2 | IXF-2CF-Nd-PM-20-100 | IXF-2CF-Nd-PM-30-130 | ||
| 芯徑 | 4.5 ± 0.5 | 4.7 ± 0.5 | 12 ± 1 | 20 ± 2 | 20 ± 1 | 30 ± 2 | μm |
| 包層直徑(扇入/扇出) | 125 ± 3 | 77 ± 3 | 80 ± 2 | 80 ± 3 | 100 ± 5 | 125 ± 3 | μm |
| 涂覆層直徑 | 245 ± 15 | 165 ± 15 | 165 ±15 | 170 ± 10 | 245 ± 15 | 245 ± 15 | μm |
| 纖芯數值孔徑NA | 0.14 ± 0.02 | 0.16 ± 0.02 | 0.055 ± 0.007 | 0.065 ± 0.005 | 0.055 ± 0.005 | 0.045 ± 0.005 | |
| 包層數值孔徑 | ≥ 0.46 | ≥ 0.46 | ≥ 0.46 | ≥ 0.46 | ≥ 0.46 | ≥ 0.46 | |
| 包層形狀 cladding shape | Circular | Circular | |||||
| 包層吸收@808nm | > 0.15 | 0.5 - 0.7 | 1.8 ± 0.3 | > 2.3 | 1.1 ± 0.4 | ≥ 0.8 | dB/m |
| 多模背景損耗 | < 50 | < 50 | < 50 | < 50 | < 20 | < 50 | dB/km |
| 雙折射 | NA | > 2.10-4 | > 0.5.10-4 | > 5.10-5 | > 5.10-5 | > 1.10-4 | |
| 纖芯/包層偏移 | < 1.0 | < 1.0 | < 1.0 | < 1.0 | < 1.0 | < 1.0 | μm |
| 驗證測試級別 | 100 | 100 | 100 | 100 | 100 | 100 | kpsi |
| 包層形狀 cladding shape | Circular | Circular | |||||
| 光纖類型 | 雙包層/單模 | 雙包層/保偏 | 雙包層/保偏 | 雙包層/保偏 | 雙包層/保偏 | 雙包層/保偏 | |
| 匹配單包層無源光纖 | IXF-PAS-4-130-0.14 | IXF-PMG-820-80-P | |||||
| 匹配雙包層無源光纖 | IXF-2CF-PAS-4-130-0.14 | IXF-2CF-PAS-PM-4-80-0.16-P | IXF-2CF-PAS-PM-20-80-0.07 | IXF-2CF-PAS-PM-20-100-0055 | IXF-2CF-PAS-PM-30-130-0.05 | ||
| 匹配合束器 | IXS-COMB-PM-2-1-1-4-80-A | ||||||
典型應用案例:

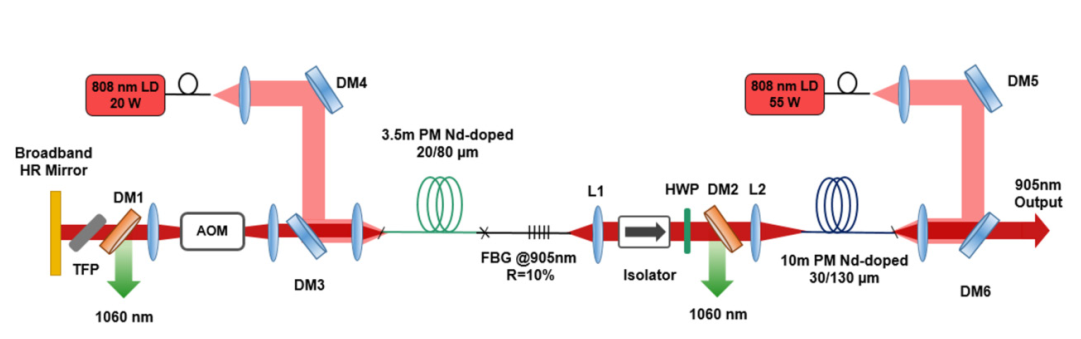

IXF-2CF-Nd-PM-30-130光纖用于放大器配置,以增加905 nm脈沖激光,在40 kHz的重復率下實現高達24 W的平均功率,脈沖持續時間為45 ns。采用倍頻技術,在452nm處達到4.9W,在226nm處達到0.5W。
Reference: iXbue & CIMAP-ENSICAEN(IXF-2CF-Nd-PM-30-130)

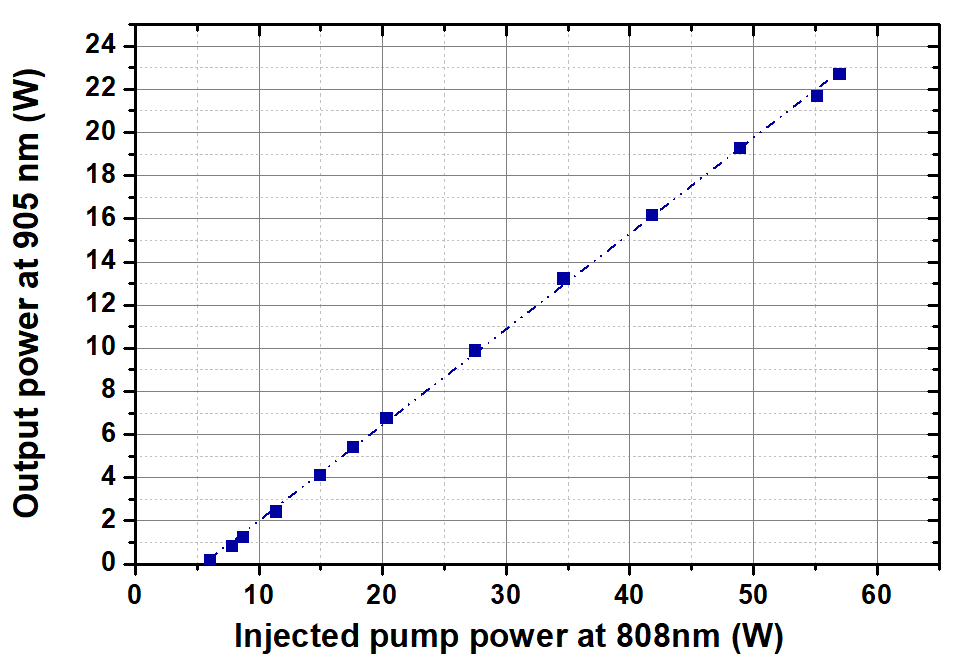

效率參考
IXF-2CF-Nd-PM-30-130 typical efficiency
